Telefunken　RS69�Wg

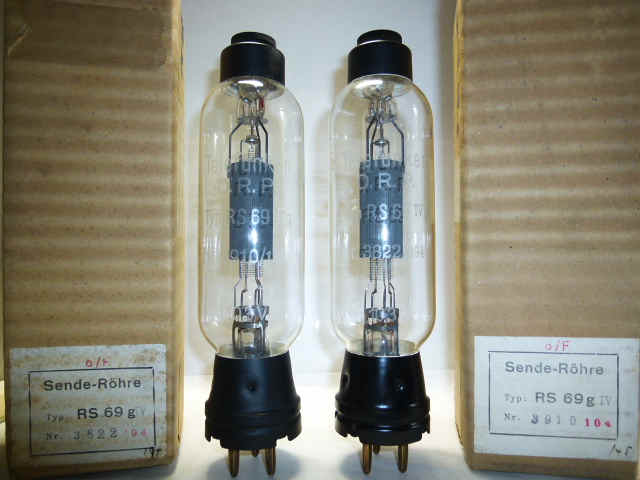

　Nr.3910/104　　　Nr.3822/094

1920年代初頭に開発され1945年ごろまで製造されたドイツの送信管。RS69�Wgは1934年に製造され

たもの。純タングステンの三極直熱管で、パンチプレ−トにジルコニウムを塗布したダブルエンドの

構造。フィラメンは10.3V/2.75A、Max voltage1000V　Max current45ma　プレ−ト損出20W　μ＝33

Gm=5000μｓ、rp＝6.6kΩ

�T

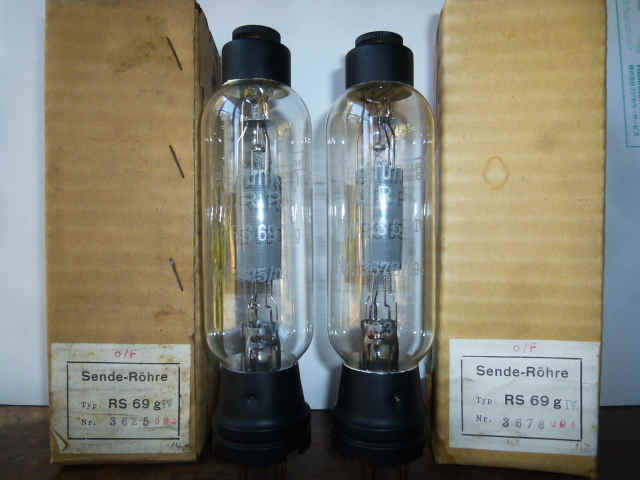

Nr.3625/094　　Nr.3678/094

�U

　Nr.4067/114

�X

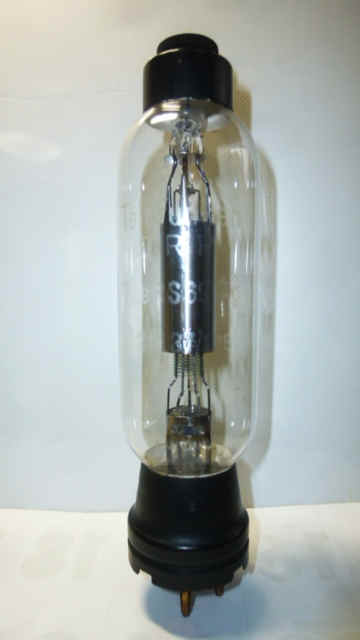

Telefunken　RS69�Vg

　Nr.21137/128

初期型タイプ�V。RS55から改良されたばかりのもののため、後期のRG69IVと違い、ニッケル削り出しの

円筒プレートです
