Raytheon　RK-20A

�T

�U

�V

�W

�X

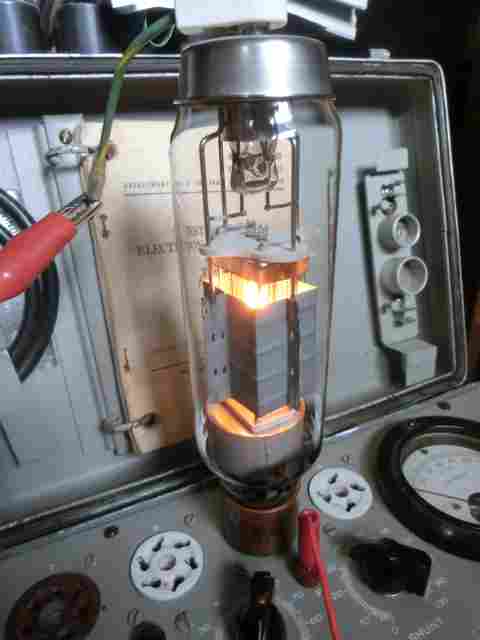

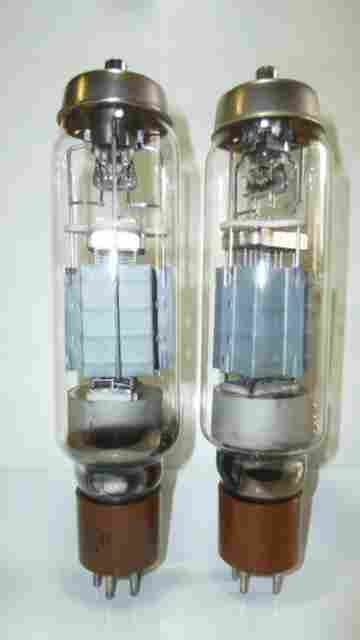

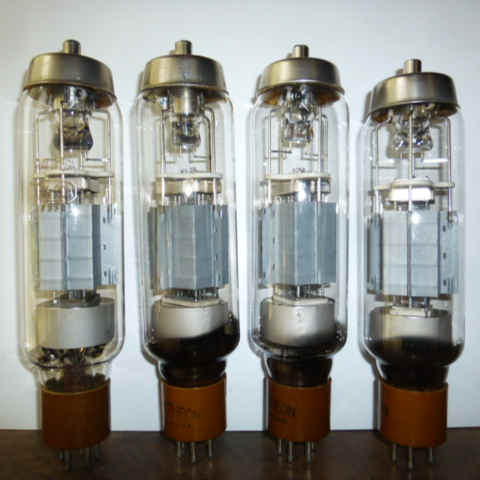

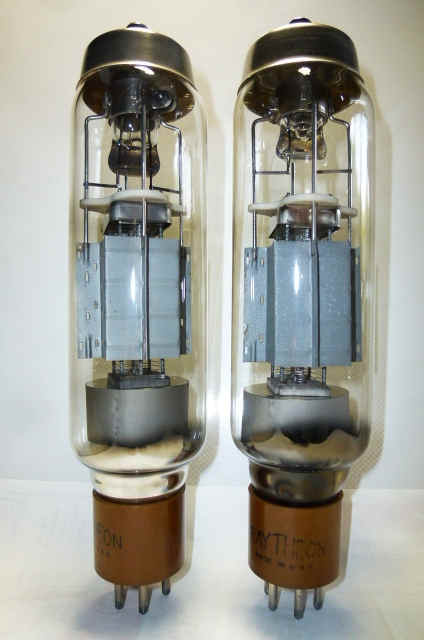

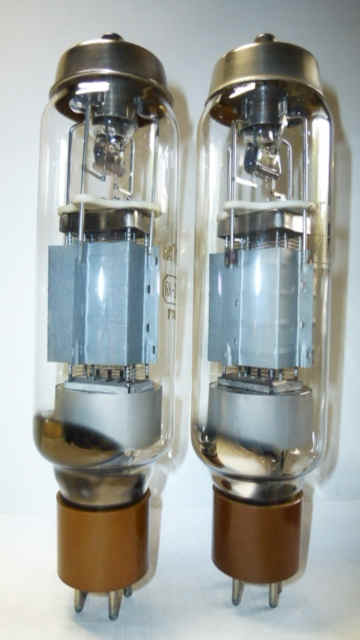

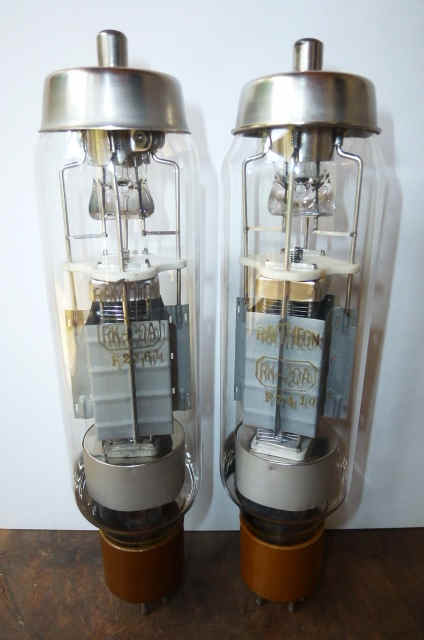

7.5V/3.25A、プレ−ト損失40W、EｂMAX1250Vの中型直熱五極管。下部ステムはレイゼオン得意の4ピラ−型で、その四

隅から立ち上げたワイヤ−をそもまま第三グリッドのサイド・ロッドとし、さらに上下のセラミック・スペ−サ−やシ−ルド板とも

一体化して強度を高めている。プレ−トは上部ステム側面の金属バンドに溶接された4本のワイヤ−だけで支持され、他の電

極とは独立しているが、相互間の寸法精度は十分に確保されている。直熱型フィラメント（M形トリエ−テッド・タングステン）。
