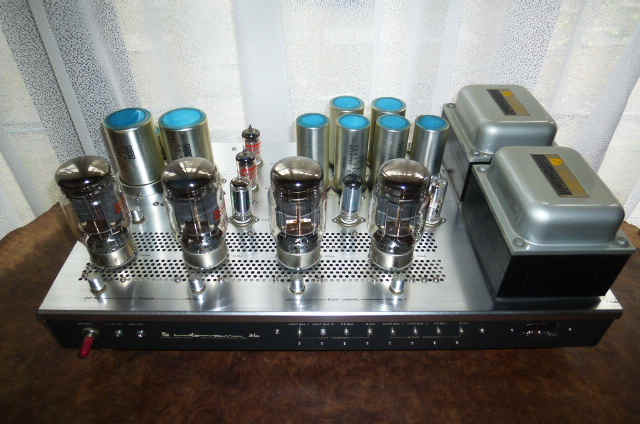

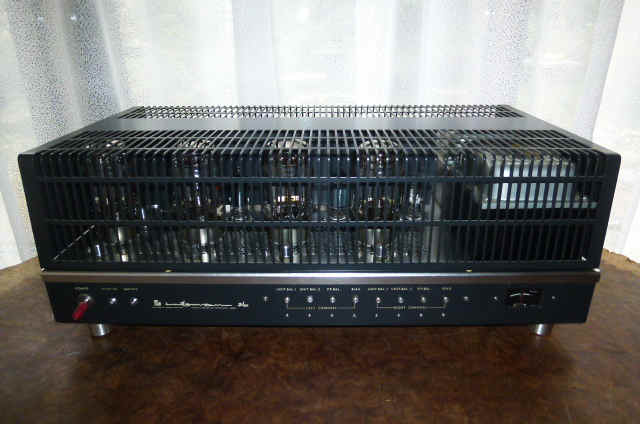

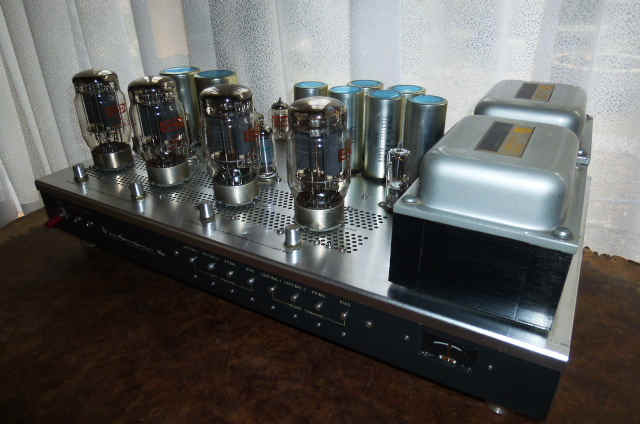

Luxman MQ36

ｼﾘｱﾙ No.440303（下一桁の3が8ともとれる）

6336A:Raytheon　セトロン製では？

「菅球式OTLｱﾝﾌﾟのメリット」

菅球式ＯＴＬアンプの最適負荷インピーダンス（最大出力が出る）は概ね３０Ω〜６０Ω位でしょうか。　一方ＳＰのイン

ピーダンスというものは、周波数によって大幅に変化しますが、一般に公称インピーダンス（１６Ω、８Ω、最近は４Ω

）は、最もその値が小さくなる400Hz付近を対象にしたものです。　これが低域のfo付近になりますと、数十Ωから数10

0Ω以上にも達します（10KHz以上の高域でも高くなります）。　具体的には音楽が低音域の再生になるほど、ＳＰのイン

ピーダンスは公称Ωより高くなり５０〜１００Ωくらいまでになります。　このため菅球式ＯＴＬアンプでＳＰを駆動する

と、絶えず最適負荷の方へＳＰが歩み寄ることになって、特に低域では、力にゆとりが出てくる結果になります。　これに

伴って歪みは減少し、ＤＦ値は増大します。　例えば最適インピーダンスが３２Ω（９２Ｗ）の菅球式ＯＴＬアンプ場合

、公称インピーダンス８ΩのＳＰでは５２Ｗだが、音楽が低音域の再生になるほど、ＳＰのインピーダンスは上昇し

９２Ｗ近くの出力がとれることになります。

一方Trアンプの場合は菅球式ＯＴＬアンプと逆の関係になります。　即ちTrアンプの最適負荷インピーダンスは、

ＳＰのインピーダンスより低い方にあり、インピーダンスが高くなればなるほど出力がとれなくなっていきます。　ということは、

実際にＳＰをつないだ場合は、カタログ上に示されている出力よりも周波数によって急激に減少してゆくということです。

Trアンプの公称出力が概ね大きいのはこの事情が考慮されているからでしょう。　以上のようなことは大変重要なことですが、

意外に知られてないのも事実であります。
