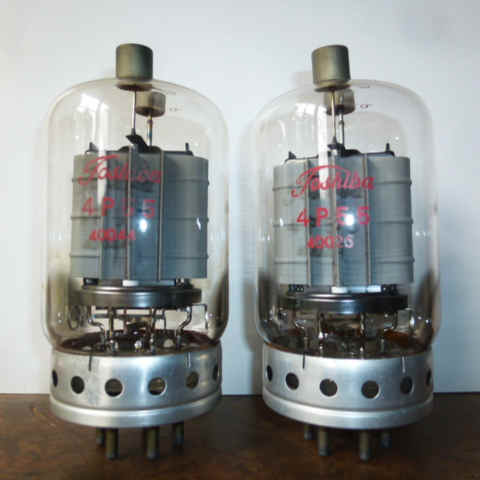

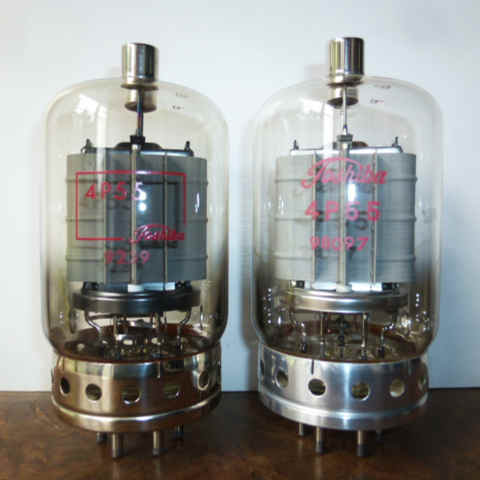

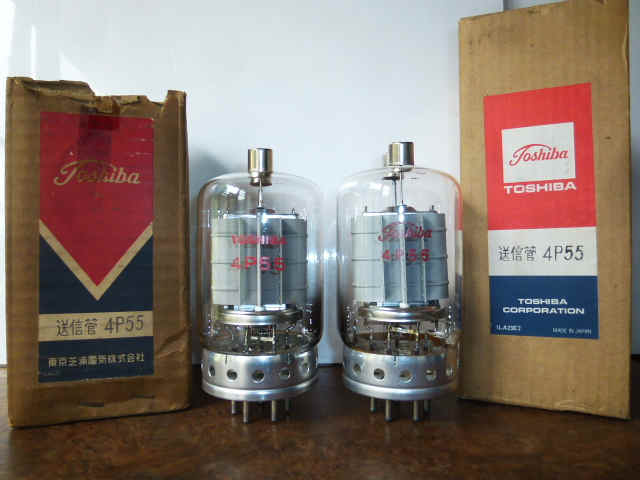

Toshiba 4P55
Eb250V Eg-40V
45.6ma 52.5ma
Eb250V Eg-35V
74.5ma 76.2ma
元箱 T
No.40044 No.40025
Eb250V Eg-40V
39.7ma 24.0ma
Eb250V Eg-35V
62.2ma 47.4ma
Eb250V Eg-30V
− 78.2ma
U NHK
No.9239 No.98097
V NHK
No.35055
W NHK
Eb250V Eg-40V
25.8ma 24.6ma
Eb250V Eg-35V
49.5ma 48.7ma
Eb250V Eg-30V
83.0ma 80.1ma

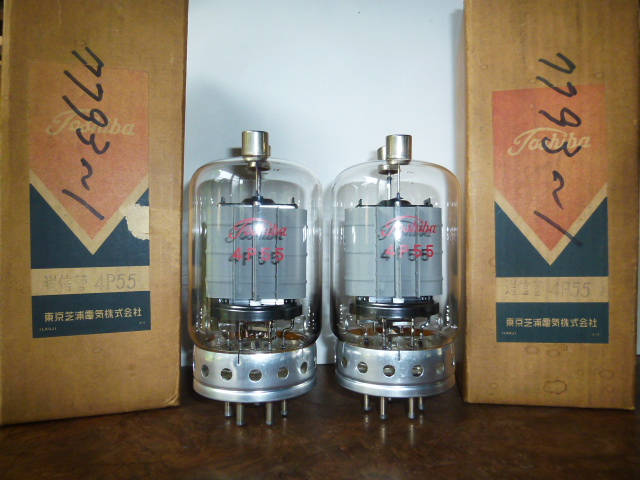

元箱 X
簡易になりますが、電流値を測定しております。すべて三結です。
元箱T:左の箱には中古品 48.3(昭和48年3月の意味と思われます)の記述がありますが、新同品と思われます。

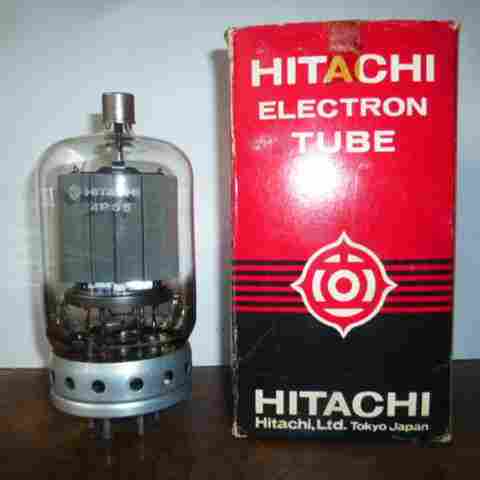

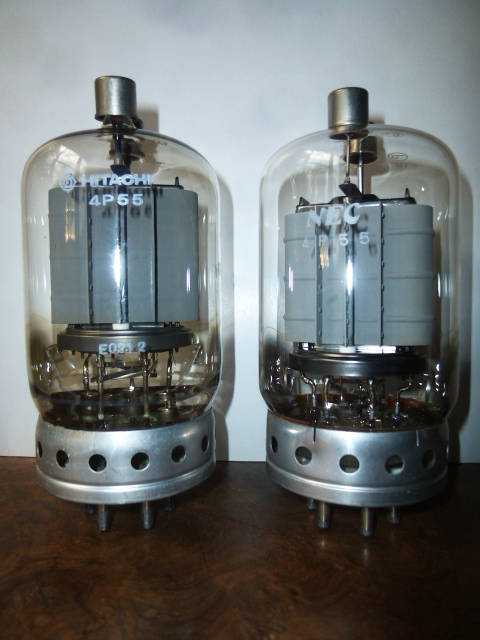

HITACHI NEC 4P55
HITACHI NEC
No.E021 2 No.76164
Eb250V Eg-40V
36.1ma 29.5ma
Eb250V Eg-35V
63.0ma 53.1ma
Eb250V Eg-30V
95.1ma 82.6ma
18341
Eb250V Eg-40V 29.1ma
Eb250V Eg-35V 51.0ma
Eb250V Eg-30V 76.4ma
直線性を有し、可聴周波増幅ならびに変調用として高性能を発揮できる。また陽極電圧が今までの
傍熱型より高く印加できるよう設計されているので、大電力変調器のカソ−ドフォロワ−管4B85の励
振に最適とされ、オ−ディオ用、特に高電圧動作用として設計されたことがわかる。4P55の電極は2ユ
ニット並列型ですが、高周波の用途にも対応すべくシ−ルドを厳重に行っており、内部はよく見えない
。ヒ−タ−の明かりも外からは見えず、タマの底からでないとわからない。シ−ルドは第3グリッドに接続
され、アノ−ドと並んで管項に引き出されている。この形式はドイツなどの5極送信管によく見られるも
の。ベ−スは4B38と同じ大型5ピン。スクリ−ングリッドが400Vまで印加できるので、3極管接続でオ−
ディオにも最適。AB1音声増幅の例がメ−カ−より発表されている。姉妹管に4P56:Hf12.0V 1.6Aがあ
ります。
