八木・宇田アンテナの解析

放射器(リフレクタ)

電力を供給するエレメント。給電エレメント。

反射器(リフレクタ)

半波長ダイポール・アンテナと0.2波長くらい離して、半波長よりやや長い導体。

導波器(ディレクタ)

半波長ダイポール・アンテナと0.2波長くらい離して、半波長よりやや短い導体。

パラスチック(parasitic)・エレメント

反射器(リフレクタ)と導波器(ディレクタ)。 これらは、給電エレメントからのカップリングで励振される。

3エレメントのアンテナ

半波長ダイポール・アンテナの前後に反射器と導波器置くアンテナ。 導波器のある方向に、さらに強く電波を発射する。

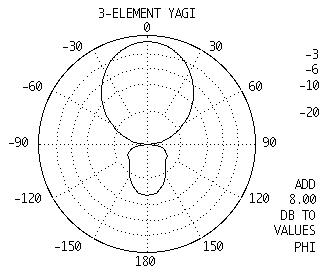

八木・宇田アンテナのようなパラステック(parasitic)アレイ(array)では、 パラステック(parasitic)エレメントの励振電流と位相がわかると、ANNIEでは アンテナパターンを知ることができる。

3エレメントの八木・宇田アンテナでの励振電流と位相は次の表のようになる。

3エレメントの八木・宇田アンテナでの励振電流と位相

	電流	位相
反射器	1.700	108
放射器	3.834	313
導波器	2.755	156

位相(PHASE)は、この表の「位相」欄の値である。 重み(WEIGHT)については、次に示す式で求める。 Nは、3エレメントの八木・宇田アンテナの場合は3とする。 Rは、八木・宇田アンテナのインピーダンスの実部で、ここでは18とするが、 ダイポール・アンテナとの抵抗比(73.2/R)は4.0とする。

3エレメントの八木・宇田アンテナでの重み(WEIGHT)

	計算	重み(WEIGHT)
反射器	3*4.0*(1.7/3.834)*(1.7/3.834)	2.3593
放射器	3*4.0*(3.834/3.834)*(3.834/3.834)	12.000
導波器	3*4.0*(2.755/3.834)*(2.755/3.834)	6.1973

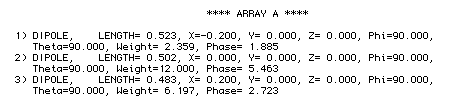

「Analysis」の「Configure」値
