| SOLID | DASHED | |
|---|---|---|
| CONDUCTIVITY | 20 | 1 |
| EPSILON | 30 | 7 |
| SOLID | DASHED | |
|---|---|---|
| CONDUCTIVITY | 20 | 1 |
| EPSILON | 30 | 7 |
大地の影響によるバーティカル・アンテナの特性
大地の影響を変えて特性がどうなるかの結果です。
1/4波長、5/8波長のいずれも大地の状態がよいほど打ち上げ角が 低いことがわかります。また、大地の状態が悪い場合は、打ち上げ角が平均化 しています。
|
|
|

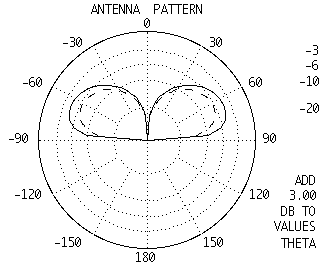

1/4波長バーチカル・アンテナ
|
| |||||||||
|

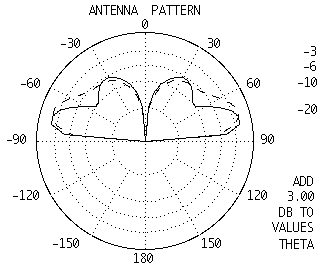

5/8波長バーチカル・アンテナ
|
|
