1/4波長と5/8波長バーティカル・アンテナの特性

大地の影響を一定に保ち、バーティカル・アンテナの アンテナの長さ(WAVELENGTH LONGの値だけ)を 1/4波長と5/8波長とで垂直面特性をみたものです。

「Define Antenna...」の値
ARRAYA
ELEMENT1
TYPEMONOPOLE
ELEMENT POSITIONX=Y=Z=0
ELEMENT ROTATIONPHI=0,THETA=0
ELEMENT WEIGHT2.000 AT 0.00 DEG.
「Ground Plane...」の値
The effect of ground is ...included
CONDUCTIVITY5 MILLIMHOS/METER
FREQUENCY28.0 MHz
EPSILON15

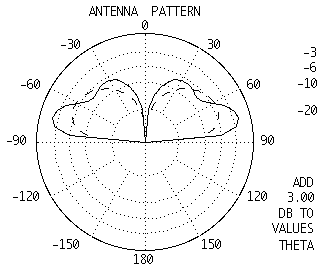

1/4波長と5/8波長の特性 「Define Antenna...」のELEMENT POSITION
  • WAVELENGTH LONG=0.625(5/8波長)は「SOLID」
  • WAVELENGTH LONG=0.25(1/4波長)は「DASHED」
