クワッド・アンテナの解析

クワッド・アンテナの上半分は逆Vアンテナで入力した考え方を利用します。 下半分はちょうどそのアンテナを天地逆転したものと定義します。

「Analysis」の「Configure」値
クワッド・アンテナのConfigure
「Ground Plane...」の値(平均大地の設定)
The effect of ground is ...included
CONDUCTIVITY5.0 MILLIMHOS/METER
FREQUENCY14.0 MHz
EPSILON15.0

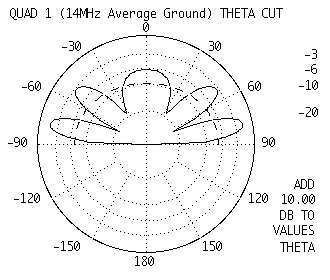

THETA CUT面

  • 平均大地の設定は「SOLID」
  • 大地の影響無視は「DASHED」

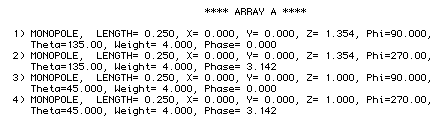

データ入力

| ANNIEによるアンテナ解析 |
