逆Vアンテナの高さによる特性比較

アンテナから放射された電波は、大地の影響を受けます。 大地の特徴を表すのに電気特性を使いますが、 この値によってパターンが微妙に違ってきます。

大地の電気的特性には、誘電率(Dielectric Constant)と 導電率(Conductivity)があります。誘電率は、絶縁体(誘電体)の性質を示し、 導電率は、抵抗率の逆数になります。つまり、電気の通しやすさを示します。

ここでは、この大地の影響を一定に保ち、 逆Vアンテナの高さ(ELEMENT POSITIONのZの値だけ)を 1/4波長、1/2波長、そして1波長と変えてみたものです。

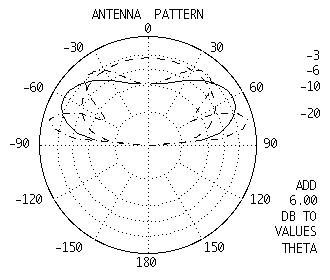

「Define Antenna...」のELEMENT POSITION Z=0.25(1/4波長)は「DASHED」 Z=0.5(1/2波長)は「SOLID」 Z=1.0(1波長)は「DOT-DASH」
