ANNIEによるアンテナ解析の補足事項

座標系

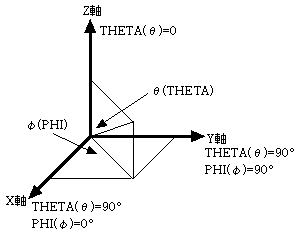

ANNIEの座標系は、図に示すようになっている。この座標系はアンテナ解析でよく使われる座標系です。 THETAは、Z軸に対する角度をあらわし、天頂角(zenith angle)とも呼ばれる。 Z軸自身のTHETAは0度であり、水平面(X-Y面)のTHETAは90度である。

PHIは方位角(azimuth angle)として知られており、X軸自身のPHIは0度、 Y軸のPHIは90度である。X軸とY軸のTHETAは90度である。

垂直/水平ダイポール・アンテナ

ダイポール・アンテナの初期状態は、下図左のような垂直ダイポール・アンテナ (PHI=0、THETA=0)である。

水平ダイポール・アンテナによる解析の場合は、下図右のようにPHI=90度、THETA=90度回転させる。

THETA CUTとPHI CUT

THETA CUT垂直面の打ち上げ角を見たい場合に使い、PHI CUTは水平面の指向パターンを見たい場合に使う。
