アレイ・アンテナの解析-2 * 3エレメント (大地の影響考慮)

1/2波長のバーティカル・ダイポール・アンテナを1/4波長離れ、90度位相がある2エレメント のアレイ(ARRAY Aのエレメント1と2を使用)をまず入力し、次にARRAY Bとして ARRAY Aを0.75波長間隔で並べ、計6エレメントにした場合です。

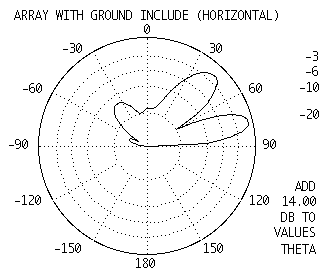

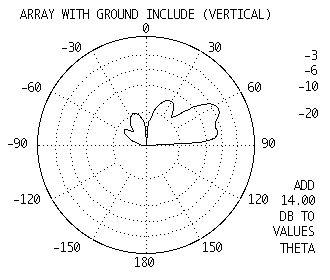

ここでは、大地の影響は考慮た、垂直エレメントと水平エレメントの アレイア・ンテナの垂直(THETA CUT)の特性をみたものです。

水平エレメントは、垂直エレメントに比べてずっと性能がいい。(6dB以上) ただ、水平面から30度方向に関してだけは例外で、垂直エレメントの方がいい。

「Analysis」の「Configure」値

ARRAY AのPHI/PHIについて(上図は水平エレメントのConfigureです) PHI PHI 垂直エレメント 0.0 0.0 水平エレメント 90.0 90.0
