アレイ・アンテナの解析-2 * 3エレメント (大地の影響なし)

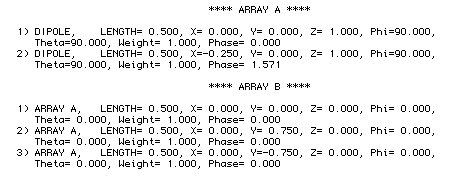

1/2波長のバーティカル・ダイポール・アンテナを1/4波長離れ、90度位相がある2エレメント のアレイ(ARRAY Aのエレメント1と2を使用)をまず入力し、次にARRAY Bとして ARRAY Aを0.75波長間隔で並べ、計6エレメントにした場合です。

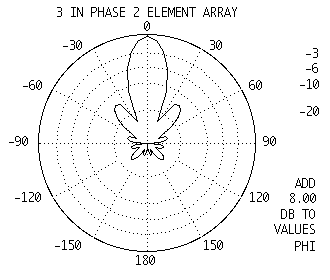

ここでは、大地の影響は考慮しない水平面(PHI CUT)の特性をみたものです。
