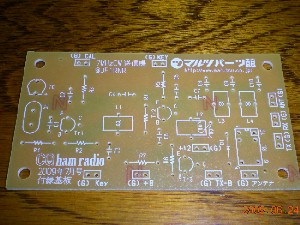

今月号の付録に「７メガ帯ＣＷ送信機」の基板がついてきました。設計者はＪＦ１ＲＮＲの今井さんです。記事の内容によれば、パーツセットを購入しなくても手持ちの部品で何とか出来そうです。基板上の部品で無いのはＦＴ３７＃４３というトロイダル・コアですが、これを手持ちのフェライト・ビーズＦＢ−８０１＃４３に置き換えて作ってみようと思います。
周波数も７．１０８ＭＨｚのクリスタルを大量に持っているので（ネットオークションで１００本買った）これを使ってみようと思っています。 まずはケースの大きさをどうするかですが受信機を併せて組み込むかどうか、受信機はスーパー方式かダイレクト・コンバージョン方式にするかで悩んでいます。(2009.06.24)

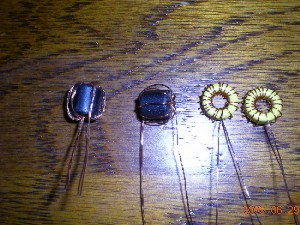

とりあえずコイルを巻くことから始めます。線材は０．３２ミリのポリウレタン線、ＦＴ３７＃４３は手持ちにないのでＦＢ−８０１＃４３に巻きますがバイファイラ巻は６回が限度でそれ以上はビーズの内径が細くて巻けません、高周波チョークなのでこれで勘弁してくれると良いのですが。他は一応指定の巻数にしました。加齢と手先の不器用さが災いして、ごらんのとおり格好は悪いですが、組み立ての途中でピンセットを使って整形したいと思っています。(2009.06.29)

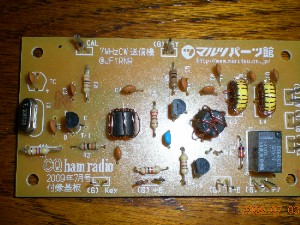

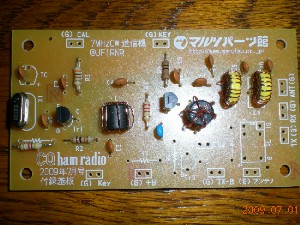

ブレークイン回路部分を除き、ＣＲなど部品の取り付けは終わりました。プリント基板にシルク印刷されていると本当に楽ですね。なお、水晶は７．１０８ＭＨｚを付け、トリーマーコンデサーの替わりに２０ｐセラミックコンデンサーで固定としました。ケースに収める時点でポリバリコンに変更する予定です。悩んでいるのは受信機をどうするかです、既存のメーカー製のリグを使うのも実用的には良いと思いますが、一貫性が無い気もするし、またダイレクトコンバージョン方式にするかな。
(2009.07.01)
電源を入れて動くかテストしてみます。まずＣＡＬ端子をショートさせて電流を測ってみると１２ミリアンペアです。ＲＦプローブで発振していることが確認できました。ＦＴ８１７で受信してみると７．１０９ＭＨｚで表示周波数より１ＫＨｚほど上で発信しています。次にＫＥＹ端子をショートさせ、ＡＮＴ端子にＱＲＰ用のパワーメータをダミーロード代わりに繋ぎます。電源を入れても電流は１２ミリアンペアでファイナルの２ＳＣ１８１５が働いていないようです。パワー計もピクリともしません。ファイナルの２ＳＣ１８１５のコレクタ電圧を測ってみるとマイナスに振れます、コレクタまで電気が来ていない様子です。心当たりはバイファイラ巻のコイル付近です。 試しにこのコイルを指で少し動かしてみると電圧がかかりパワー計が元気よく振れます。コイルの半田付けの不良と判断し半田の付け直しを行ったところ安定的にパワーが出てきました。
入力電圧は、エネループ８本直列で１０．２７ボルト、総入力電流は４９ミリアンペア、終段には３７ミリアンペアです。パワー計の指示は約２００ミリワットでした。
ここまで確認できたので、フルブレークイン回路を追加してひとまず完成です。後は６メータ・アンド・ダウンコンテストが終わってから受信部を作る予定です。 (2009.7.03)

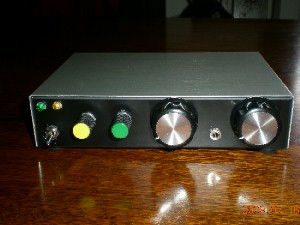

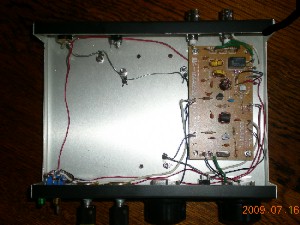

ケースに入れ、水晶と直列に入れてある２０ｐＦのコンデンサーを取り去りポリバリコンと置き換えました。
周波数カウンターで確認すると７．１０８６７ＭＨｚから７．１１１２２ＭＨｚで２．６ＫＨｚほど変化しました、ほぼ予想していた範囲でした。ケースの左半分にダイレクトコンバージョン方式ＲＸを組み込む予定で、必要なポリバリコンやボリュームなどは取り付けてあります。 混信の激しい７メガでダイレクトコンバージョン方式ＲＸが実用になるか不安ですが一度はやってみなければと思っています。
(2009.7.16)

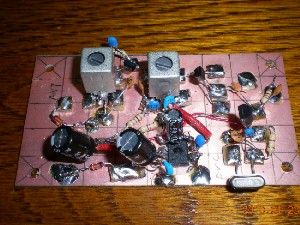

なかなか重い腰が上がらず、伸び伸びなっていたダイレクトコンバージョン方式のＲＸを作りました。回路はＪＦ１ＲＮＲ今井さんの「ランド方式で作る手作りトランシーバ入門」の中にある７メガダイレクトコンバージョン方式のＲXです。この写真はこの回路どうりに組んだつもりでしたが、見事に３８６が発振してしまいました。電源のラインにパスコンを入れてもだめ、悩みましたが入力の２番ピンが直流的に浮いているのが気になり、AFにVRをいれてAFゲインを調節出来るようにしましたVRは１０Kです。するとゲインを最大付近にすると発振気味ですが、我慢出来る程度まで押さえることができました。

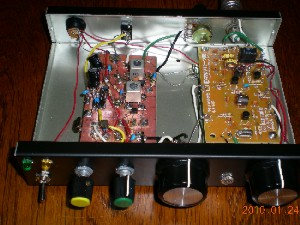

ケースに収めてRF段の調整です。CALをオンにしてTXの発信を受信してみます。キャリヤが受信できたのでL1、L2のコアを回してビート音が最大になるよう調整します。受信範囲は７．１０８７メガから７．１１１０メガとなっています。
アンテナを繋いで７．１１０メガあたりをワッチしてみます、ノイズ音は聞こえますが信号らしきものは聞こえません、もっとも普段でもCWの信号はあまり聞こえませんので、セットした周波数に問題があり７．００３メガか７．００８メガ付近の方が聞こえる可能性は高かった思います。念のためいつも使っているIC706MK2GMでこの周波数付近をワッチしてみますがやはりノイズだけでCWもSSBの局は出ていませんでした。そんなわけでダイレクトコンバージョン方式のＲＸが使い物になるかどうか現時点では判定できませんでした。
配線の取り回しや高周波段も発信気味なのでエミッターの抵抗を少し増やすとかをもう少し工夫をしたいと思っています。
(2010.01.24)
山荘のダイポールにつないでワッチしてみましたがＳＳＢが強く入ってしまいＣＷを確認することができません。７．１０８７メガから７．１１１０メガ付近ではＳＳＢがよくで出ているのでやはりこれでは交信は無理みたいです。周波数を７．００３メガあたりまで下げてＣＷ専用帯にしなければならないようですね。(2010.03.29)
