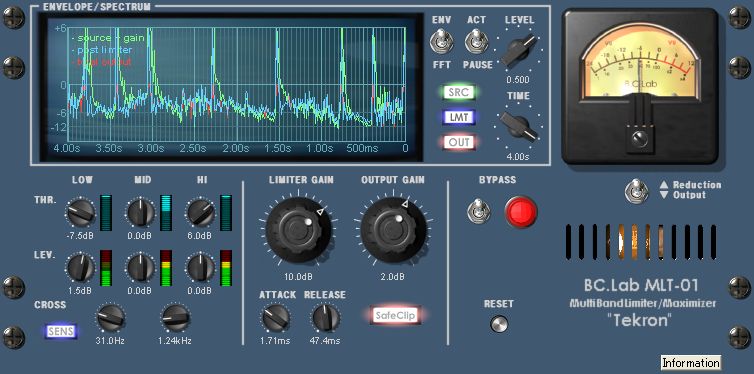

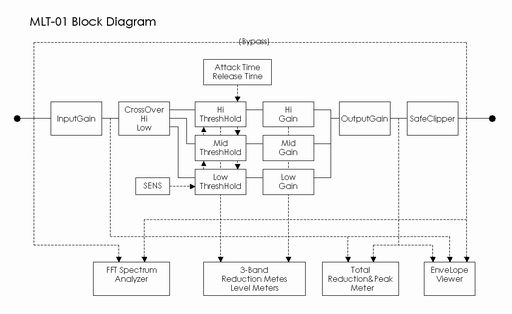

[Basic Block]
Limitter Gain (-6dB~+18dB)
Attack Time (500nsec~50msec)
Release Time (5msec~50msec)
Output Gain (-12dB~+12dB)
SafeClip(ON/OFF)
|
[Divider Block]
Low CrossOver (10Hz~640Hz,OFF)
Hi CrossOver (640Hz~20kHz,OFF)
Low Threshold (-18dB~+18dB)
Mid Threshold (-18dB~+18dB)
Hi Threshold (-18dB~+18dB)
Low Gain (-18dB~+18dB)
Mid Gain (-18dB~+18dB)
Hi Gain (-18dB~+18dB)
SENS (ON/OFF)
|
[Meters]
Low Reduction LED-Meter (-18dB~0dB)
Mid Reduction LED-Meter (-18dB~0dB)
Hi Reduction LED-Meter (-18dB~0dB)
Low Peak LED-Meter (-24dB~+12dB)
Mid Peakl LED-Meter (-24dB~+12dB)
Hi Peak LED-Meter (-24dB~+12dB)
Total Meter (NeedleType)
(Reduction -24dB~0dB
/ Peak -24dB~+12dB)
|
[Envelope/Spectrum Viwer Block]
Mode: Envelope/FFT-Spectrum
Active/Pause Selector
Time Range (200msec~5sec)
Level Range (x0.125~1.0)
SRC,LMT,OUT(ON/OFF)
|
