簡単に出来るＰＣ電源の強化法を紹介します。

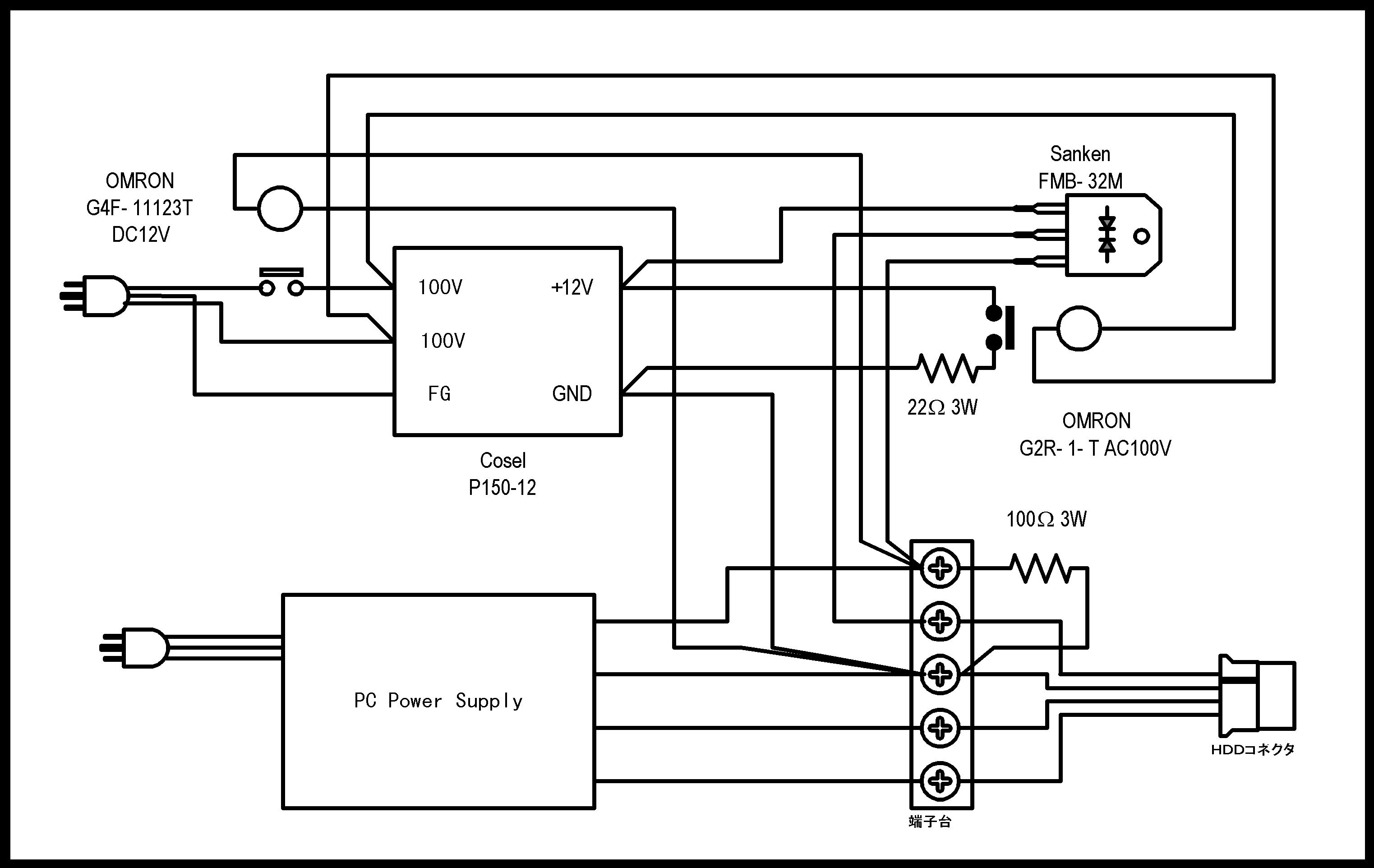

回路の結線は図の通りです。
追加電源としてコーセルの１２Ｖ・１５０ＷのＰ１５０を
使用して１２Ｖ系のみ強化するものです。
私の経験では、多くのＰＣ電源が１２Ｖの負荷が大きくなると
信号系の５Ｖや３．３Ｖが不安定になるようなので、ＰＣ電源
から１２Ｖを取らなければ良い、ということで考えたものです。
電源の容量や安定性が気になる、というのは殆どの場合、１２Ｖ
の電流の取過ぎです。
また、ＣＰＵの２Ｖはオンボードのレギュレータを使用していま
すので、ＰＣ電源を強化してもまず改善されません。
事実、この強化策を採用して高速ＳＣＳＩのＨＤＤを９台使用
していますが、なにも問題は発生していません。
原理は簡単です。起動時はＰＣ電源のみが動作します。１２Ｖ
が立ち上がるとリレーが動作して追加電源が起動します。
二つの電源の出力はショットキダイオードで合成されていて、
ＰＣ電源より追加電源の方が若干出力電圧を高めに設定しておく
と十数ミリ秒の後れで追加電源だけからＨＤＤ等に供給されます。
私のＰＣ電源は無負荷時１２．２Ｖだったので追加電源の方は
１２．８Ｖに設定しました。
スイッチング電源の廉価版は５０００円程度で購入できますが
そのような電源は出力電圧が固定で使い難いので、ある程度
高級な出力電圧の微調が出来るものを選びます。
ダイオードは30Ａ級のショットキダイオードで２素子のものなら
なんでも使えます。消費電力は最大で５Ｗ程度なので追加電源の
シャーシを間借りする程度の放熱で良いでしょう。
リレーは２個使います。一つは追加電源のＯＮ−ＯＦＦ用で、突入
電流に耐えないといけないので、大きいものを選びます。
オムロンのＧ４Ｆが適当です。
もう一つは電源遮断の時、追加電源の出力コンデンサのチャージを
速やかに放電させるもので、５Ａ以上の定格ならば何でも使えます。
この回路では、シャーシにネジ止めの出来る形状のものを選んでい
ます。このリレーはファストン端子が使えるので組み立ても容易です。
抵抗は値、ワッテージに違いが無ければ、セメント抵抗でも酸化
金属皮膜でも、構造は問いません。
