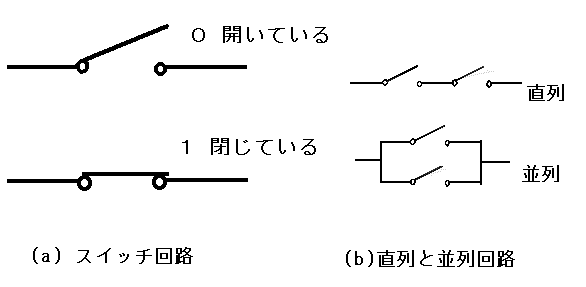

スイッチ回路 下図(a)のスイッチを考えます。スイッチの両端の先には電池と豆電球が つながっていて１つの電気回路をつくっていると想像してください。スイッチ が開いているときは、電球は消えていて、閉じると電球が光ります。これは ２進数の演算を行う関数と見なすことができます。オンが１でオフが０です。
スイッチの状態を入力とし、電球の状態を出力とすると、
[スイッチ] [電球]
０ 開いている ==> ０ 消灯
１ 閉じている ==> １ 点灯
といった入出力の関係（関数）ができます。このスイッチを２つ組み合わせ
た演算を行ってみます。
２つの場合が考えられます。図の(b)のような直列回路と並列回路です。
この直列回路が行う演算がビット単位＆演算で、並列回路演算がビット単位
｜演算であることがわかります。
つまり、スイッチの可能な状態は全部で４つあります。直列回路に電流が
流れる（状態１）のは、２つのスイッチがともに１のときに限られます。一
方並列回路では、少なくとも片方のスイッチが１の状態であれば電流は流れ
（状態１）ます。
