Windows 95/98 のグラフィックスで描く色は、赤（Ｒ）、緑（Ｇ）、青（Ｂ）
の３つの色を混ぜ合わせることで表示されます。それぞれの３つの色は
２５６諧調（０〜２５５）の輝度で表わされ、その組み合わせは理論上は

２５６×２５６×２５６＝１６７７７２１６

の色を表現することができることになります。範囲０〜２５５からなる３つ
の輝度を全て０にすると黒になり、すべてを２５５にすると白になります。
下の表は、基本的な８色のRGB (赤、 緑、 青) 値を示したものです。

０〜２５５の整数値は、８ビットのデータ（２５６＝２の８乗）として表現
できますから、８×３＝２４ビットで色を管理できます。
　実際は Windows 95/98 では、３２ビットからなる COLORREF値 で指定さ
れていて、下から赤、緑、青のデータが８ビットずつ納められ、残りの上位
８ビットには０が入ったものになっています。

　さて、色の混合を考えます。グラフィックス画面に図形を描く際に、背景
の色に図形の色を上書きして色を描くのではなくて、２つの色を混ぜ合わせ
て描くことを考えます。丁度、光のような発光体のように、３原色を混ぜ合
わせて新しい色を作ります。

　色を混合するには、描画する色と背景の色データに対して演算を行うこと
で混ぜ合わせる色を決めます。これは、色のデータの各ビット（０か１か）
に対して論理演算を行います。この演算を２元ラスタオペレーション・コー
ドといいます。

Glibw32でサポートする演算は論理積（ＡＮＤ）、論理和（ＯＲ）と排他的
論理和（ＸＯＲ）の３つです。他にＮＯＴ演算もありますがこれは、グラフ
ィックス画面の初期化のときに背景色を黒か白に選ぶことで代用できます。

　描画モードの設定は、GRAPHクラスのメンバー関数 setrop で行えます。
サンプルとして、光の３原色の混合を示します。

（ソースファイル setrop01.cpp）

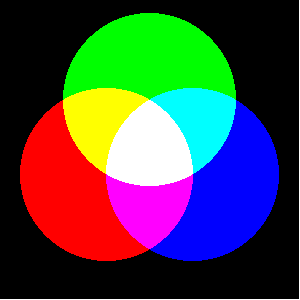

赤、緑、青の３原色から黄色、水色、紫、白の４色をつくります。これは色の
演算を論理和（ＯＲ）つまり色の足し算で行った結果です。

　　ビット論理演算の解説はこちら

ビット論理ＯＲ演算では、２つのビットで少なくとも片方が１なら結果は１で、
両方のビットが０のとき結果は０となります。色データの値０は８ビットの２
進数では 00000000　で、２５５は 11111111 という８つのビット並びですか
ら。例えば、赤と青の演算では

                 赤           緑          青
        赤 --> 11111111   00000000   00000000

        青 --> 00000000   00000000   11111111
            ---------------------------------
ＯＲ演算       11111111   00000000   11111111
            --------------------------------
つまり          ２５５       ０       ２５５

従って（R,G,B）=(255,0,255)は紫です。

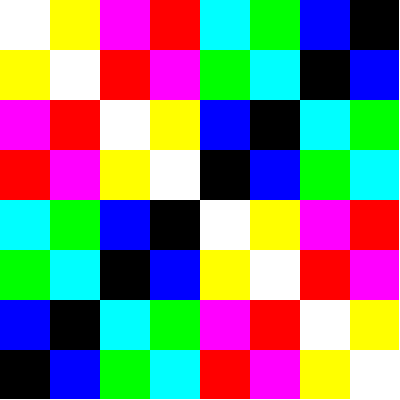

　次の例は、黒、青、緑、水色、赤、紫、黄色、白の８色の並びの帯を縦と横
にならべてその重なり（混合）を見ます。下に示すのは排他的論理和（ＸＯＲ）
で混合モードを設定したものです。

（ソースファイル setrop04.cpp）

 左端の下から上への並び、及び下端の左から右への並びが元の８色

黒->青->緑->水色->赤->紫->黄色->白

の帯です。
　ＸＯＲ演算は、片方だけが１のときのみ結果が１となります。つまり同
じビット値同士の演算（０と０、１と１）は０です。ここで、反対角線が
黒になるのは、この様なＸＯＲの特徴で、同じ色を重ね書きするとその色
が消される（元の背景色黒になる）ためです。
