| 機種名 | NATIONAL CT-310A | |
| 更新日 | 2024.08.13 | |
| 概要 | ||
| メーカー | 松下通信工業株式会社 | |
| 製造年月 | 1960年代 | |

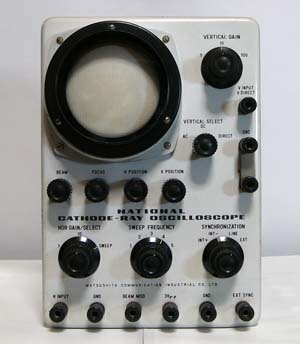

| 特徴 | 75mmCRTを表示器とした昭和レトロな外観のアナログオシロスコープ。 |  |
| スペック | 【垂直軸帯域】 − 【水平軸帯域】 − 【入力チャンネル】 1 ch 【X-Y表示】 不可？ 【Z入力】 有り |
|
| 構成部品 | 【CRT】 3KP1 【真空管】 計8個 1B3-GT … 半波整流管 6X4 … 全波整流管 12AU7 x2 … 双3極管 12AT7 x4 … 双3極管 |
|
| 取説 | 無し | |

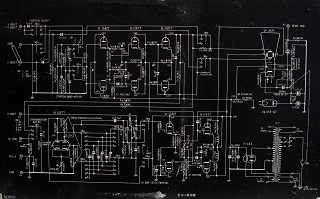

| 回路図 | 有り （背面蓋にプレート貼付） |  |
| 初期状態 | ||
| 外観／内観 | 内外ともに酷い汚れ。操作ノブには土埃が付着。埃っぽい納屋や倉庫に保管されていたような感じ。 | |

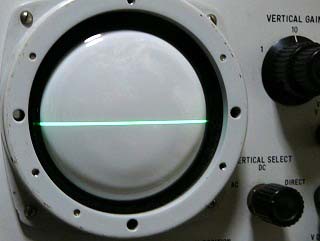

| 動作 | 揮線表示OK。 |  |
| 付属品 | 無し | |
| 清掃 | ||
| 作業内容 | 内部は、刷毛で埃を掃い、水拭き清掃。 外部は、花王マイペットを使って清掃。 |
|
| 現状 | ||
| 内部 | − | |
| 外部 | − | |
| 動作 | − | |

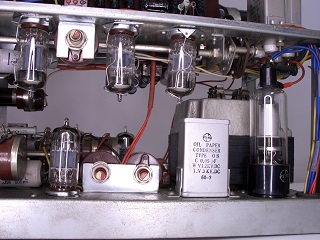

| コメント | ・CRTの枠が異様にデカくてゴツイのだが、それ故にレトロ感が強めである。 東芝のST-1248Dと意匠が似ている。メーカーが異なるのに部品配置が似ているのは、どちらかが真似たのか、元々のリファレンス機が存在するからなのだろうか。 ・内部の構造・部品配置が独特。２階建てで、１階の天井から真空管が下に向かって生えているようだ。コンパクト化の為だろう。なお、真空管の落下防止の為、針金状のホルダーでしっかり保持されている。 |
 |
| 修理 | ||
| 症状１ | − | |
| 症状２ | − | |
| 利用 | ||
| グラフィックス | − |
