| 機種名 | TRIO CO-301S | |
| 更新日 | 2024.08.12 | |
| 概要 | ||
| メーカー | トリオ株式会社（有限会社 春日無線電機商会） | |
| 製造年月 | 1960年代 | |

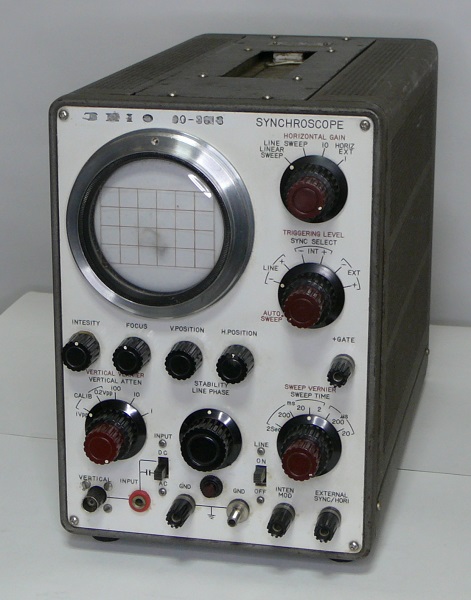

| 特徴 | 同社のCO-3Kと同様の銀色に輝くベゼルが特徴的な、75mmCRTを表示器としたレトロな外観のアナログオシロスコープ。 尚、CO-3Kと違いフロントパネルは白く塗装されており"SYNCHROSCOPE"とプリントされていて、波形を静止表示させる同期回路を搭載している。 |
 |
| スペック | 【垂直軸帯域】 − 【水平軸帯域】 − 【入力チャンネル】 1 ch 【X-Y表示】 可 【Z入力】 有り（正面パネルの"INTEN MOD"） |
|
| 構成部品 | 【CRT】 3KP1 【真空管】 計14個+2個(ネオン管) 12AT7 x4 … 双3極管 6U8 … 発振 増幅 混合用 3極・5極複合管 6AS6 … 5極管 12BH7A … 増幅 発振 垂直偏向出力用 双3極管 6CA4 … 全波整流用 双2極管 （傍熱型） 1X2B x2 … 半波整流管 6X4 … 全波整流用 双2極管 （傍熱型） 6DJ8 … 中増幅率 双3極管 6AU6 x2 … 5極管 ネオン管 x2 … 弛張型発振用 |
|
| 取説 | 無し | |
| 回路図 | 無し | |
| 初期状態 | ||

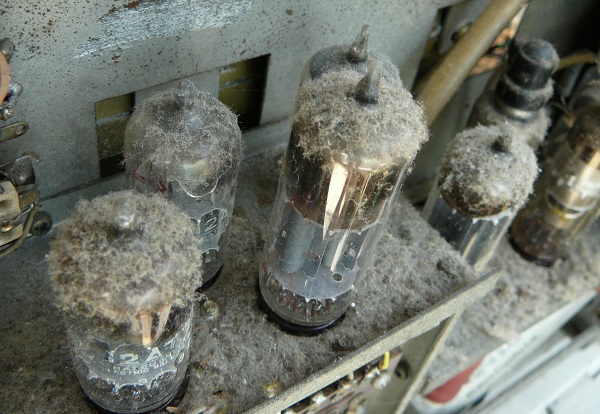

| 外観／内観 | 全体的に状態は悪く錆だらけ、持ち手も無くなって電源コードで代用しているような代物。おまけにヒューズケースの蓋が無い。 メーカー名や機種名のプリントが何故か削られている。 ターミナルのノブが1個欠品、ゴム足が4個中2個欠品。 CRTに焼き付きがあり、CRT保護カバーの内側に埃の侵入多数。 ケースを開けてみると、恐ろしいほどの綿埃に覆われており、めまいがしそうになった。 |
|
| 動作 | ヒューズが無く電源投入できないので、動作不明。 | |
| 付属品 | − | |
| 清掃 | ||
| 作業内容 | めまいを起こしそうな内部は、炎天下のベランダに出て小一時間、刷毛でひたすら綿埃を払い何とか室内を汚さない程度に清掃した。 外部は、ケースの大半が外せたので、洗面所で水洗いして汚れを落とした。水気が気になるが、幸い外は気温が38度近くまで上昇しており、10分も外に出して置けば触れないほど加熱され、すっかり乾いて問題無い。 |
 |
| 現状 | ||
| 内部 | 清掃済み | |
| 外部 | 清掃済み | |
| 動作 | ヒューズホルダーを交換して通電、揮線表示はOK。 | |
| コメント | 目につくのはやはり真空管の多さ。トランジスタは見当たらず、整流・増幅回路が全て真空管で構成されている。その数なんと14本。 又、角型のオイルコンデンサがまるでクラスター弾。他の機種では1個から2個使っているのは見かけたが、5個も束ねて使用しているのには驚いた。何に使っているのだろうか。 |
|
| 菊水のOP-31とは製造年（1960年代）が近いと思われるが、内部の造りはこちらの方がスッキリしている。又、部品の汚れ具合が少ない感じだ。埃だらけではあったが、部品の劣化は少ないように感じる。 |
||
| それから、正面パネル左下のBNCコネクタだが、少々違和感がある。固定用と思われるネジが4個見えるが、普通はこんな固定はしない。それにネジが大きすぎる。元々はGND等と同じターミナル仕様だったものか、CO-3Kと同じ端子をBNCに改造したのではないだろうか。まあ、BNCの方が一般的なプローブを使う上で都合が良いのだが、できればネジは小さいものに交換して目立たなくしたい。 |
||
| ところで、本機では電源スイッチが見当たらない。通常ならシルバーメッキされたトグルスイッチやINTENのノブを回すと”カチッ”と音がして通電となるのだが、それらしいものが見当たらない。まさかコンセントに挿すと即電源投入…なんて有り得ないので、しばらく途方に暮れた。もう一度操作パネルをじっくり眺めてみるとLINEとプリントされたスライドスイッチがある。まさかコレがと思ったがビンゴだった。こんなの初めて見た。メイン電源スイッチでこれは、ちょっとセンスを疑う。 |
||
| 取説や回路図は無いかとググってみたが、殆どヒットしない。唯一当てになりそうなのが国立国会図書館のアーカイブにある雑誌「ラジオ技術
1964年09月号」の記事、「トリオ CO-301S シンクロスコープの回路と波形/
/ 111〜 (0057.jp2)」だ。雑誌の記事なので完全版では無いだろうが、主要な部分は有りそうな気がする。閲覧に行くか、遠隔複写サービスを利用するか。とりあえずは利用者登録を検討。 オークションで安く出品されるのを気長に待つというのもアリだが...。 |
||
| 修理 | ||
| 症状１ | ヒューズホルダーの交換 … 対応済み 秋月でホルダーを購入、サイズも合致して問題なく交換完了。 |
|
| 症状２ | − | |
| 利用 | ||
| − | − |
