 LED常夜灯 (2013.2)
LED常夜灯
(2013.2.17掲載)

夜、台所照明のプル紐スイッチの場所が見つからず、苦労することが多いので照明器具内にLEDのマーカーライトをつけてみた。

(注)簡単な工作ですが電気器具の改造になるので、同様のことをされる場合には自己責任でお願いします。お勧めはしません。


LED常夜灯

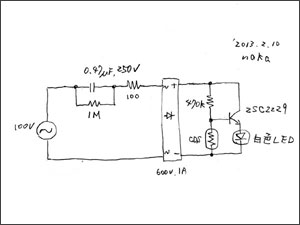

回路図

暗くなると点灯するように、CDSとトランジスタを使った簡単な回路を組む。

電源はコンデンサによるトランスレス電源、1MΩの抵抗はコンデンサに溜まった電荷を放電するためのもので、無くても動作する。コンデンサ、ダイオードブリッジ、トランジスタは耐圧が高いものを使う。

LEDをトランジスタのエミッタ側につけたのは、LEDの順方向電圧(3V程度)分、トランジスタがオンとなる閾値を上げるため。VBE電圧の0.6V程度と合わせ、ベース電圧が3.6Vを超えると電流が流れ始めオンになる(はず)。

LED常夜灯

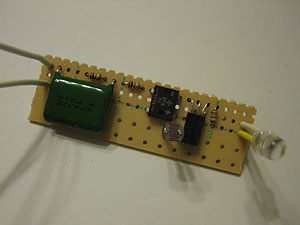

基板に実装

ユニバーサル基板の切れ端に部品を実装する。100Vが直接かかるので間違えないように、また配線間隙をきちんと確保して注意。

LED常夜灯

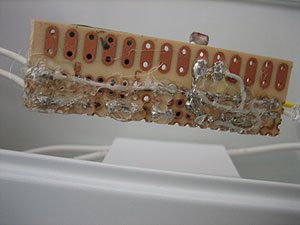

基板裏側

配線後、絶縁のためと配線が外れないようにホットボンドで固める。

また、表側の部品や100V側のコードも固めて、折れ曲がりによる金属疲労で切れるのを防止。

LED常夜灯

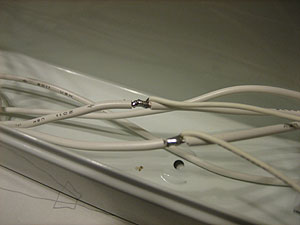

照明器具に接続

照明器具内の電源コードの被覆を一部はぎ取り、100V電源を取り出す。このあと、ビニールテープでしっかり絶縁する。

LED常夜灯

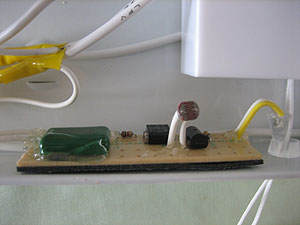

取り付け

スポンジ入りの両面テープで器具に貼り付けて完成。LEDがプル紐の穴を照らすように調整。また、CDSが外光を受けられるように手前に曲げた。

LED常夜灯

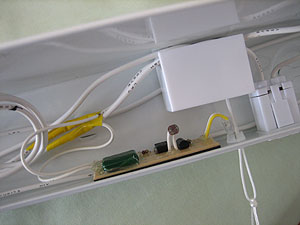

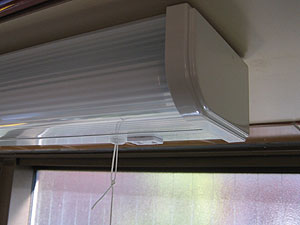

取り付け遠景

器具内での位置関係はこんな感じ。

LED常夜灯

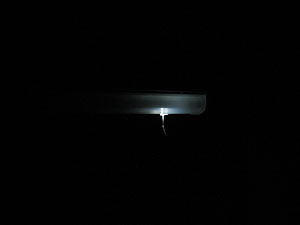

点灯

夜、自動点灯した様子。目視だともう少し明るく、プル紐や台所全体がぼんやり分かる程度の明るさがある。蛍光灯を点灯するとLEDは消える。

夕方や曇りなどで薄暗くなると点灯するので、点灯の閾値をもう少し調整したほうがよかったかもしれないが、消費電力はごく僅かなのでこれでよしとする。
