 扇風機の修理  (2009.10)
扇風機の修理
(2009.10.3掲載)

10月に入ったので扇風機を片付けようと、順に掃除(なんと5台もある)していたら、子供からそれ(子供部屋にあったやつ)壊れているヨとの声。もっと早く言えよ。夏の間どうしていたんだ。

試してみたら確かにモータが唸るだけで廻らない。羽根を手でまわそうとしたらとても重くて、これでは廻らないはずだ。

今どき、扇風機は2千円程度で買えるが、ダメもとで分解修理に挑戦した。結果としてゴミにならなかったので、エコということにしておこう。

(注) モータは発熱・発火の危険もあるので、お勧めしません。

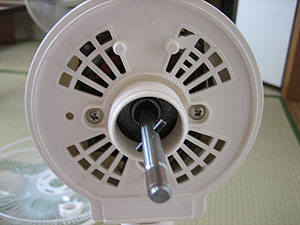

扇風機の回転軸

扇風機の回転軸

扇風機の羽根カバー羽根を取り外した状態。この状態で軸を手で回そうとしても重くてなんとか廻る程度。

正面のビス3本を外す(1本は軸に隠れて見えない)。

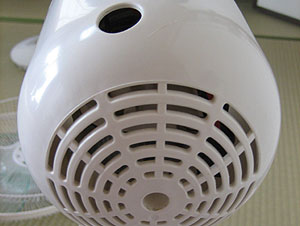

後ろのカバー

後ろのカバー

モータを覆っているカバーを取り外す。

首振り用のノブを引き抜き(上の穴)、カバーの真ん中にあるビスを外す。

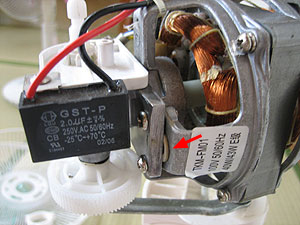

モータ

モータ

モータが見えてきた。

詳しくは、単相誘導電動機(Wikipedia)のコンデンサ電動機か。

なんとウォームギアのかみ合わせ調整?に、ワッシャ(矢印)が挟んである。市販製品とは思えない対処法。

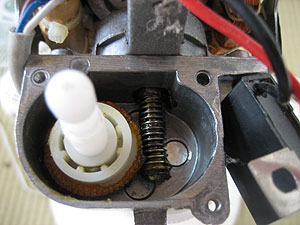

首振り用のウォームギア

首振り用のウォームギア

モータを分解するためにこの部分を取り外す。

首振りの機構を初めて見た。このウォームギアでモータの回転数を急速に落とし、首振りのクランクを廻している。

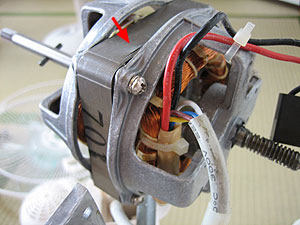

モータ分解

モータ分解

矢印の部分が歪んでいる。子供が扇風機を倒したか、椅子から落としたのかもしれない。これでモータ軸が歪んで上手く廻らなくなったのかも。

四隅のビスを外すとモータが分解できる。

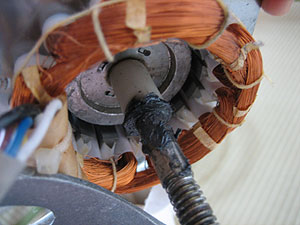

グリスアップ

グリスアップ

モータの軸受けは、自在に角度が変わるタイプだったので、多少のゆがみや製造誤差なども吸収できるはず。ベアリングはなし。

後ろ側の軸を見たら多少削れたような感じだった(写真撮り忘れた)ので、手持ちのグリス(モリブデン・グリス)でグリスアップ。

分解と逆の手順で組み立てて、軸を手で回したら軽く廻るようになっていた。

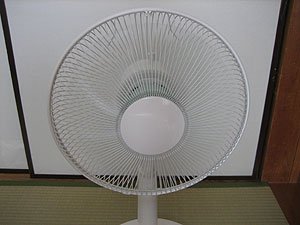

試運転

試運転

モータのカバーを元に戻し、ファンとファンカバーを取り付けて試し運転してみた。

「弱」でも正常に起動するようになった。もちろん「強」でも大丈夫。

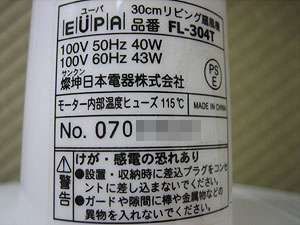

温度ヒューズ

温度ヒューズ

モータ内に温度ヒューズがついているようなので、もし回転が止まっても発火するようなことは防げそう。分解したときに温度ヒューズには気づかなかったが(^_^; 来年、使うときに注意して使うことにする。

製造番号が"07"で始まっているので、2007年製か? まだ2年目だった。警告欄に分解してはダメという警告はなかった。

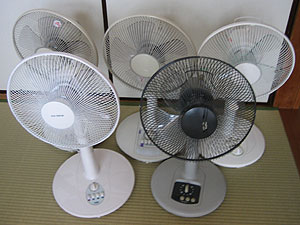

勢揃い

勢揃い

修理・掃除が終わって勢揃い。2016年オリンピックの東京開催はダメでしたが、五輪に並べてみました(^_^)

右上が修理した扇風機。
