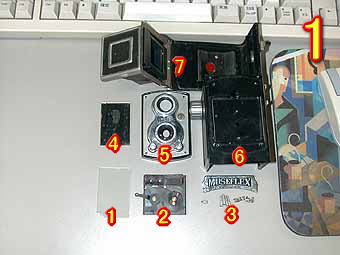

いつもと違い分解を終わったところから始めたいと思います。写真１は、部品の構成写真です。これだけの部品しかありません。１はピント用すりガラス、２はシャッターユニット、３はネームプレートとネジ、４はミラー、５はレンズ込みの正面カバー、６は、本体ブロック、７はピントフードと裏カバーとこんな感じになっています

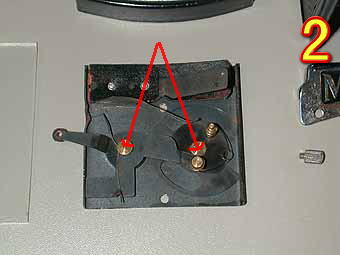

写真２は、シャッターユニットです。今回のトラブルの原因は、赤矢印部分の油切れによってシャッター羽の動きが固まってしまった為、シャッターが切れませんでした。このシャッターをスプリング一本で羽を動かしているのでトルクが弱くなってしまうので少しの錆や油切れでシャッターがとまってしまうというわけです。

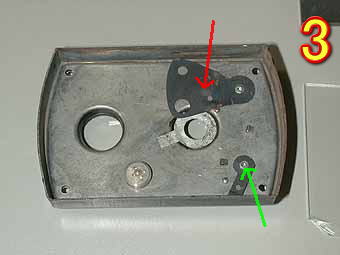

写真３は、正面カバーを裏から見たところです。赤矢印が絞りの羽になります。３段階の絞り調節が可能になっています。緑矢印はシャッター速度調節ようのプレートになっています。このカメラは１／５０，１／２５，Ｂの３種類のシャッター速を持っています。当然ながらこの構造では正確であるはずがありませんけど。

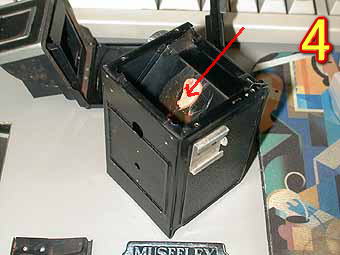

写真４は、カメラのメインブロックになります。赤矢印の部分に反射用のミラーが付きます。写真５は、ネームプレートとネジ一式です。唯一高級感のある部品といえばこのネームプレートだけに思えます。ネジも１２本でくみ上げています。

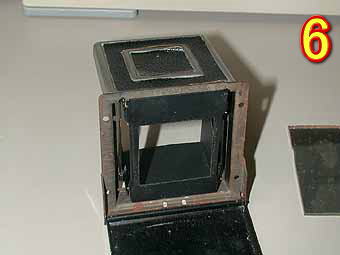

写真６は、ピントフードを裏からみたところです。マスク部分が板バネの役割をしてピント用のすりガラスを固定していました。なかなか良い構造であると思います。
最後に非常に簡単なカメラですがかえってカメラの基本を見せてけられ非常に分解をしていても楽しかったカメラでした。なぜ２眼レフにする必要があったのかがわからないカメラでもありますけど。単玉なのでどんな写りをするかが非常に楽しみでもあります。そのためには、ボルタ版のフィルムを作らなければいけないのですが。
