第17回 MAMIYA SIX (TYPE K)の分解

作業時間約３時間

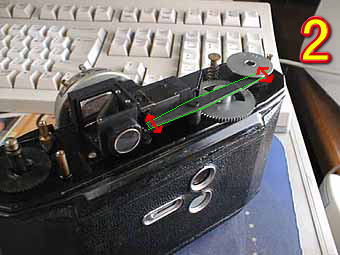

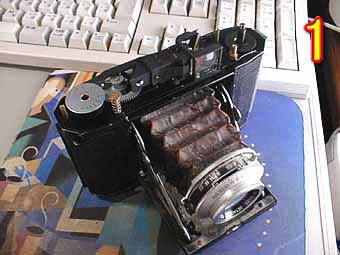

	今回は、マミヤの名機である。マミヤ６の分解です。自動巻き止め装置のない６Ｋですが。蛇腹の補修に関しては、ＨＡＭＡの遮光テープを使用しています。若干固いのですが。後、製本用テープなどもお勧めです。写真１はトップカバーを外したところです。部品数も少なく、非常に壊れづらいと思われます。写真２は、距離計の構造です。このカメラの特徴であるバックフォーカスを採用しているので距離計の精度、構造も非常に良いカメラです。緑で囲われたバーの前後運動で距離計を動かしています。距離表示プレートのしたにカムがあるので緑のバーが動くわけです。

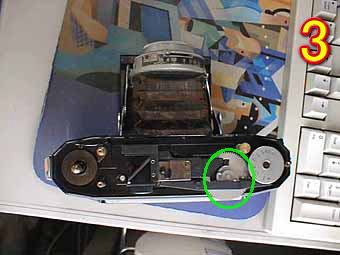

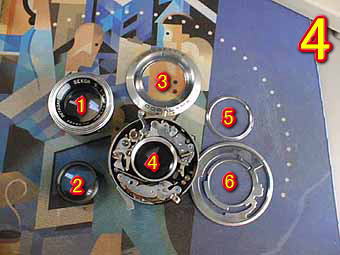

	写真３は、上部から見たところです。緑丸の部分が距離調節部でこれが、内部のバックフォーカスプレートの４つの勾玉ｊ状のカムに連動してフィルム面のピント位置を決めます。写真４は、シャッターを降ろして簡単に分解したところです。１は前群レンズ、２は後群レンズ、３は速度リング押さえプレート、４はシャッター本体、５は３のプレートを押さえるリング、６はシャッター速度を決めるリングになります。レンズ、シャッター内部の清掃、注油を行って今回のレストアは完了しました。
