第24回 FUJICA HALFの分解

作業時間約２時間

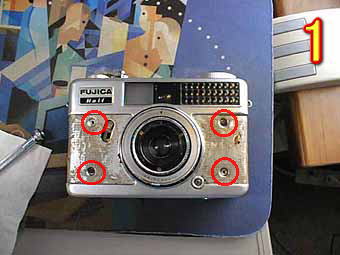

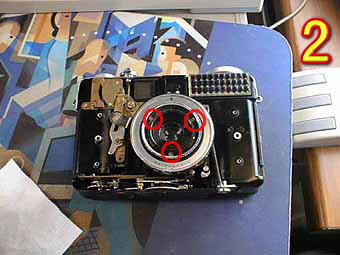

	今回は、フジカの名機であるフジカハーフの分解です。若干いつもより細かくいきたいと思います。まず正面の皮バリを剥がします。そうすると写真１の状態になります。赤丸部分のネジ４つを外しますと正面のカバーが外れます。よくキャノンデミなどでいわれているモナカ状の構造をこのカメラもしています。次にシャッター内の分解です。まずレンズのネームプレートを外します。ここは、接着剤で付いているだけなので針のようなものを用いて静かに持ち上げます。外しますと写真２の状態になります。 写真２の赤丸部分のネジを外します。

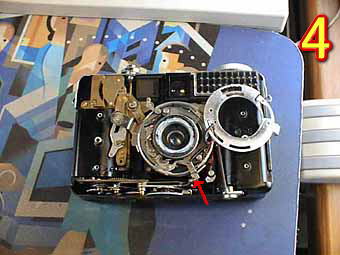

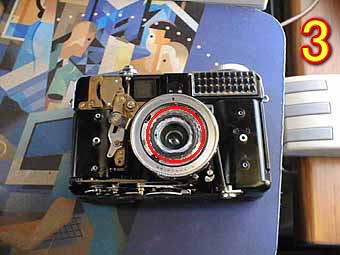

	次に写真３の赤丸部分のシャッター調速プレートを止めているリングを外します。外しますと写真４の状態になり各シャッター内部品に注油が可能になります。最低でもここまでばらしてあげないとシャッター内の注油は出来ません。よくシャッターの隙間から注油する人もいますが部品の肝心な部分に注油されずに、おまけに注油か多くなってしまう為、かえってシャッターの調子が悪くなることが多いです。 写真４の赤矢印は、シャッターチャージレバーになります。

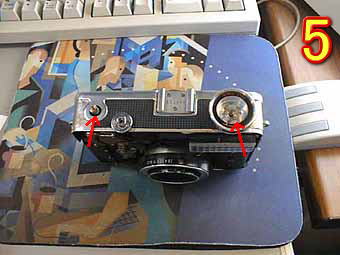

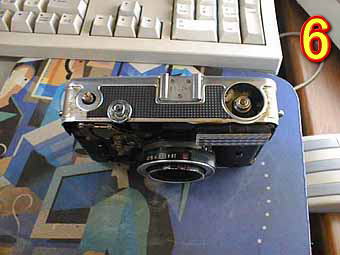

	次にトップカバーを外していきます。キャノンデミよりセルフタイマーがある為少々やっかいです。まず巻き上げレバーと巻き戻しクランクを外します。そうすると写真５の状態になります。次にセルフタイマーの中にあるリングを外してカニ目でセルフ自体を回すと写真６のようにセルフ部品が外れます。

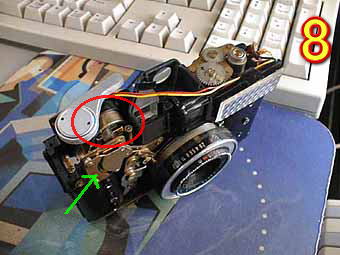

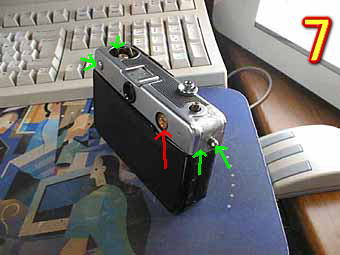

	次に感度調節のレバー内の貼り皮を剥がすと２つのネジがありますのでそのネジを外すと写真７のように感度調節レバーが外れます。あとは左右の４つのネジを外しますとやっとトップカバーが外れます。この構造はフジカコンパクト３５シリーズも基本的 に同じです。 写真８は内部構造になります。緑矢印部分はメーターくわえ込み部になりメーター針が振れることによりシャッターを押すことによりくわえ込まれ絞り値が決定するという構造になっています。赤丸部分はメーターになります。

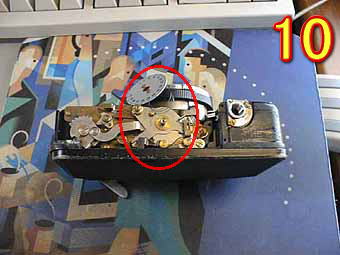

	写真９は内部構造を後面からみたところです。赤丸部分はセルフタイマー機械部で小さなカメラの割には大きな面積を占めています。ここまで大きなパーツを組み込む必要があったほどにセルフタイマーの価値があったと思われます。緑矢印は豪勢にプリズムが使用されています。 写真１０は裏面を分解したところです。このカメラのフィルムカウンターは底部にある為、非常に凝った構造になっています。赤丸部分がフィルムカウンター部です。小さなスペースにぎっちりと詰め込まれた各部品の配置は芸術的に私は思います。
