第1２回 C35いっぱい（ＡＦ，ＡＦ２，ＥＦ３）

作業時間 全部で約２時間

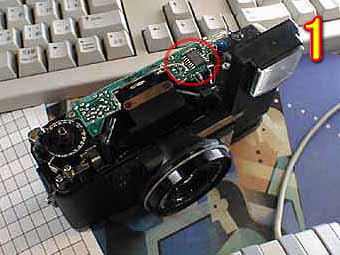

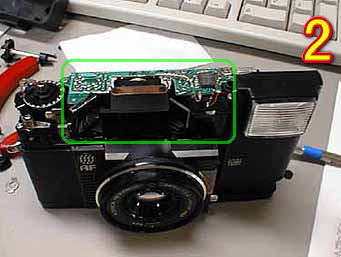

	今回は、いろいろなコニカＣ３５シリーズです。 （ただしプラオンリーですが） 写真１、２はＣ３５ＡＦのトップカバーを開けたところです。日本初のＡＦカメラは、このようになっています。米国のハニウェル社のＡＦモジュールは、写真２の緑部分にあたります。まだこの時代は、基盤に各部品がつけられています。写真１の赤丸のげじげじ君は、ＡＦ２に進化するとどこにいくでしょう？答えは写真４の赤丸部分に移動してしまいました。ＡＦモジュールが大きいためアルバタ式ブライトフレームになってしまいました。

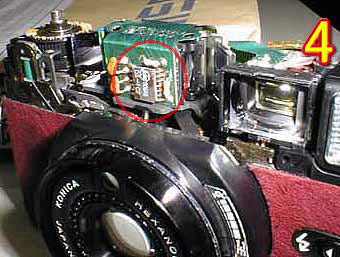

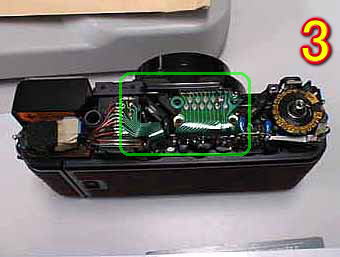

	写真３、４は、Ｃ３５ＡＦ２のトップカバーを開けたところです。緑部分のＡＦモジュールもぺらぺらな基盤に変わり（ぺらぺらな基盤の名称がわかりません。）かなり小型化されています。写真４のげじげじ君は、はっきり言ってすごい場所についていました。部品の配置もＡＦと比べて余裕が出来てきたように思えます。ただ部品１つ１つの精度が落ちているように思えますのでＡＦのほうが壊れにくいと思います。

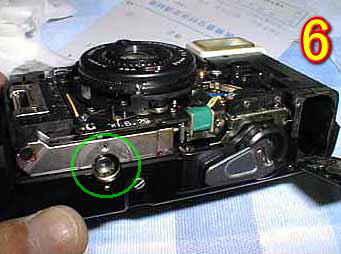

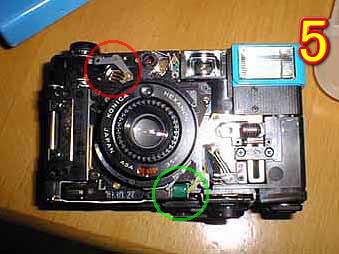

	最後にＣ３５ＥＦ３です。このカメラは、ｒｉ−ｋｏさんから修理の依頼をうけたカメラです。ここでこのカメラの構造的な欠陥を紹介したいと思います。だいたいのジャンクのＥＦ３は、これで動かなくなっているように思えます。写真５の赤丸部分がシャッターを押すとシャッターを切る為のブラシ部分ですが、この部分のブラシは普段は、電気的にＯＮになっています。シャッターを切ることによって約１ｍｍぐらいの部分がオフになるようになっています。この部分が経年劣化により帯電、接触不良になりシャッターが切れなくなります。コニカのほうも改良して３種類ほどのブラシの種類があります。緑丸はシャッター開閉用コンデンサー部です。写真６の緑丸部分に巻き上げ解除レバーがあります
