第15回 WESTER AUTOROLの分解

作業時間約３時間

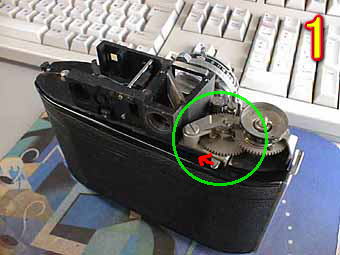

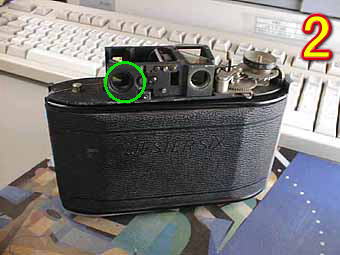

	今回は、前回と同様に蛇腹カメラの分解をします。前回と違うところは距離計連動型のウェスターオートロールです。まず写真１の緑丸部分はこのカメラの売りである自動巻き止め装置です。構造は簡単で赤矢印方向にピンを動かすとギアの切り抜き部に入った解除レバーが外れるというだけなものです。マミヤ６系のカメラも同様な自動巻き止め装置をもっています。 写真２の緑丸はなぞのファインダー穴です。このカメラは１眼式なんですがどうやら旧タイプのカメラのファインダーブロックを流用している為２眼のファインダー穴があると思われます。

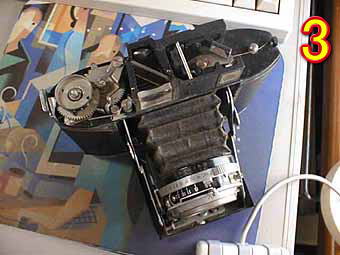

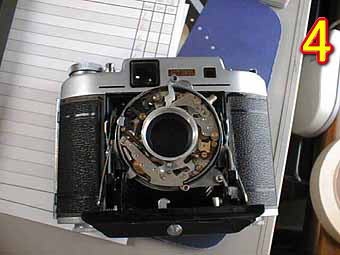

	写真３は、トップカバーをあけた上部から撮影したものです。この時代のカメラは部品数も少ないのですが１つ１つの部品のしっかりと役割があるので分解は非常にしやすいです。 写真４は、シャッターカバーを外したところです。非常にシンプルなシャッターなんですが部品１つ１つの精度は低い様に思われます。部品成形も雑な部分が多く見られます。

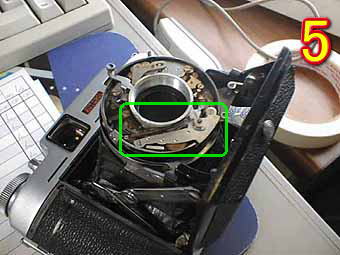

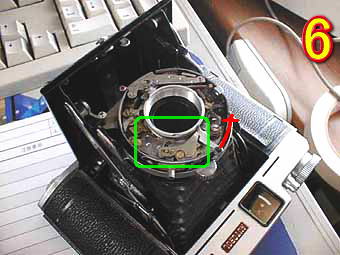

	写真５は、セルフタイマーブロックです。シャッター内の面積の約３分の１をしめています。ここまでしてセルフタイマーをいれなければならなかった時代背景を感じます。 写真６はスローガバナーブロックです。ここもかなり部品精度も低くかなり調整に苦労がかかりました。赤矢印方向にチャージがかかります。
