| ABIT SH6 | ||
|
|
| Slot1 CPUユーザーに福音！ |
|
ABITの新製品，SH6はIntel 815Eとしては珍しいSlot1マザーボードだ。Slot1
CPUが使えるIntel 815Eマザーとしては，このほかだとSlot1/Socket370両搭載のDCS

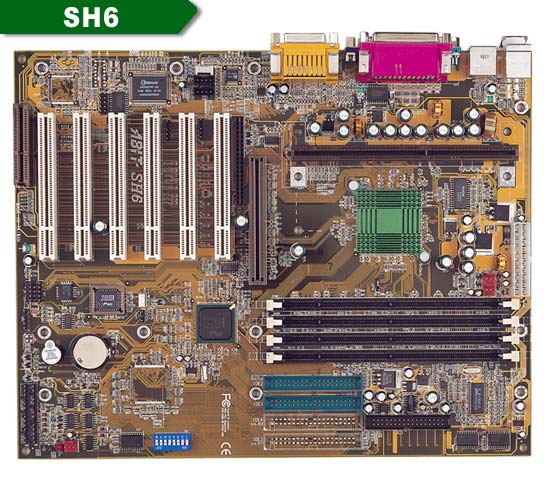

P3SAEがあるくらいだ。 Slot1はちょっと前までは主流だったものの，現在ではすっかりSocket370にその地位を奪われてしまっている。マザーボードについても，現在ではSlot1の新製品はめっきり見かけなくなってきている。しかし，Slot1でもPentium III/1GHzといった高クロックな製品は出ている。また，かつてオーバークロックブームに乗ってSEPP/SECC形状のCeleronやPentium IIIを買ったユーザーも多いはず。 そういったCPUの所有者にとって，マザーボードのアップグレードパスはあまり存在しなかったのだが，このSH6のようなマザーボードを使えばIntel 815EのAGP 4X，Ultra ATA/100といった機能が利用できるようになる。これは非常にうれしい。今では余ってしまったSlot1 CPUの延命が図れるのだ。 SH6のボードレイアウトは，Slot1とSocket370の違い，それからRAIDコントローラの有無を除いては，すでにレビューで紹介している同社のSA6Rとほぼ同様。SA6RでRAIDコントローラが搭載されていた場所は，SH6ではパターンのみになっている。BIOSのSoftMenu IIIから行えるCPU周りに関する設定の豊富さも共通で，FSBについては50MHz〜250MHzの範囲で1MHz刻みの設定ができる。 Slot1 CPUユーザーにとって，貴重なアップグレードパスを提供してくれる製品といえる。 |
| スペック | |
| メーカーURL | http://www.abit4u.jp/ |
| マザーボードタイプ | ATX |
| サイズ | 305×240mm |
| チップセット | Intel 815E |
| BIOS | Award |
| CPUスロット/ソケット | Slot1 |
| FSB | 50MHz〜250MHz（1MHz刻み） |
| PLL(メーカー/型番) | Realtek/RTM560-25 |
| コア電圧 |
1.65VベースCPU：1.3〜1.85V（0.05V刻み） 1.5VベースCPU：1.3〜1.75V（0.05V刻み） 2.0VベースCPU：1.3〜2.1V（0.05V刻み），2.2/2.3/2.4V |
| メモリスロット | DIMM×4 |
| 最大メモリ容量 | 512MB |
| 対応メモリ | PC/100 SDRAM，PC133 SDRAM |
| メモリクロック | FSB同期，FSBの3/2，3/4 |
| 拡張スロット | AGP×1，PCI×6，CNR×1 |
| オンボードI/Oコネクタ | PS/2キーボード，PS/2マウス，USB×2，パラレル，シリアル，VGA，ゲームポート，オーディオ端子(Mic-in/Line-in/Audio-out) |
| HDDモード | Ultra ATA/100 |
| 製品リビジョン | 1.0 |
