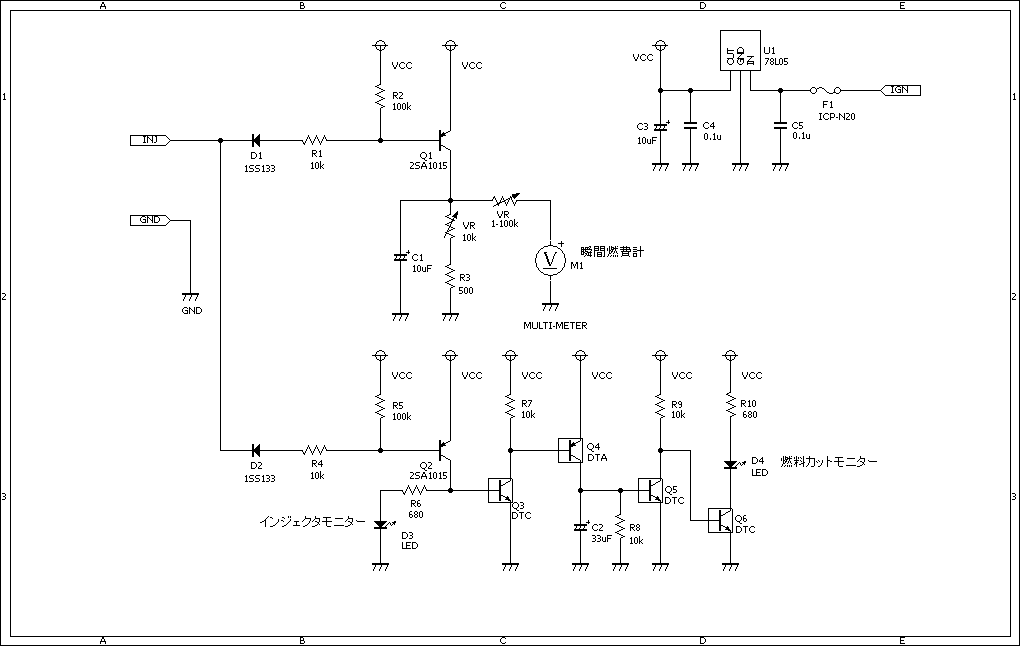

瞬間燃費計＆燃料カットモニター

• アナログマルチメータ（表示用）(M1015B等)

• トランジスタ(2SA1015等)、デジトラ(DTA***,DTC***等)

• 抵抗(500Ω,10ｋΩ,100ｋΩ等)

• コンデンサ(0.1μＦ等)

• 電解コンデンサ(10μＦ,33μＦ等)

• ダイオード(1SS133等)

• ＬＥＤ（表示用）

• ３端子レギュレータ(78L05等)

• ユニバーサル基板

• 配線材料


• ＥＣＵのインジェクタ信号(INJ)に接続

• 電源はイグニッション連動電源(IGN)に接続


• （エコラン）バキュームメータの様に、針が振らないようにアクセルをコントロールする（燃費が良くなる）

• （燃費計）燃費マネージャー等で、見比べて針の位置（電圧）と燃費を確認（校正）して使う

• 燃料カットモニターを追加(05/06/18)
