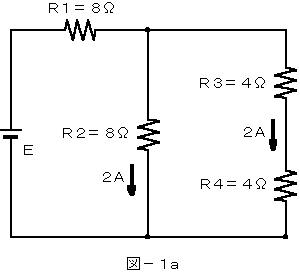

スイッチＳを開いているとき（図−１ａ）、合成抵抗Ｒは、
Ｒ＝８＋（８×（４＋４））／（８＋４＋４）
＝１２［Ω］
電池Ｅの電圧は、オームの法則により
Ｅ＝Ｉ・Ｒ＝４×１２＝４８［Ｖ］

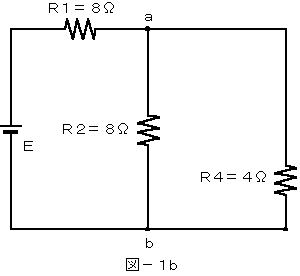

スイッチＳ閉じているとき（図−１ｂ）の端子ａ−ｂの合成抵抗Ｒ２４は、
Ｒ２４＝（８×４）／（８＋４）＝８／３
図−１b全体の合成抵抗Rは、
Ｒ＝８＋８／３＝３２／３
端子ａ−ｂ間の電圧Ｅ２４は、
４８：Ｅ２４＝３２／３：８／３
Ｅ２４＝１２［Ｖ］
抵抗Ｒ２に流れる電流Ｉ２は、オームの法則により
Ｉ２＝１２／８＝１．５［Ａ］
◆◆ 問１（２） ◆◆
端子ａ−ｂ間の電圧をＶ、抵抗Ｒにかかる電圧をＶＲすると、題意より、
力率＝ＶＲ／Ｖ＝０．８
∴ Ｖ＝ＶＲ／０．８
＝１２０／０．８
＝１５０［Ｖ］

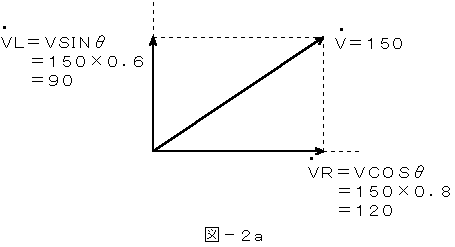

端子ｂ−ｃ間の電圧をＶＬすると
ＶＬ＝ＶＳＩＮθ
＝１５０×０．６
＝９０［Ｖ］
ＣＯＳθ＝０．８のとき、ＳＩＮθ＝０．６は覚えておきましょう。（津本さん推奨）
したがって、端子ｂ−ｃ間の電圧は９０［Ｖ］になります。
◆◆ 問３（２） ◆◆

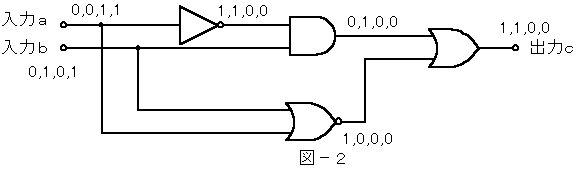

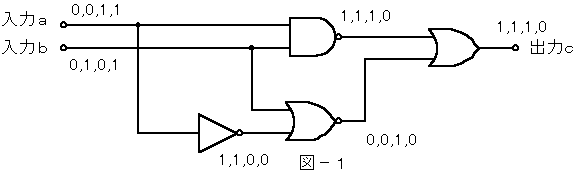

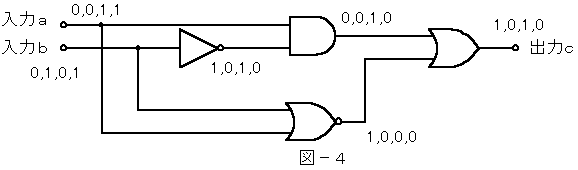

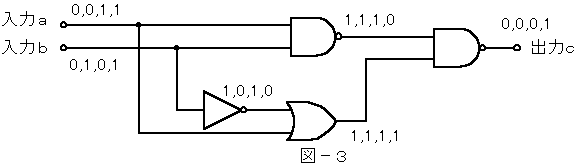

それぞれの論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
したがって、図−２が正解です。
◆◆ 問３（３） ◆◆
論理レベルＡ、Ｂを入力したときの出力ｃの論理レベルＣは、次のようになります。
◆◆ 問４（１） ◆◆
増幅器の出力電力をＰ２、またＲ１、Ｒ２、Ｒ３は等しいですから、Ｐ２で消費される電力は、
Ｐ２＝１００×３＝３００［ｍＷ］になります。

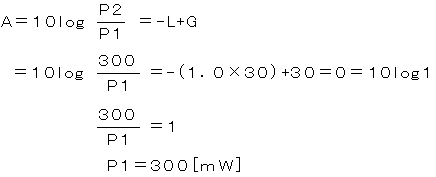

入力電力をＰ１、線路の伝送損失をＬ、増幅器の利得をＧとすると、発信器から変成器の１次側までの伝送量Ａは、
