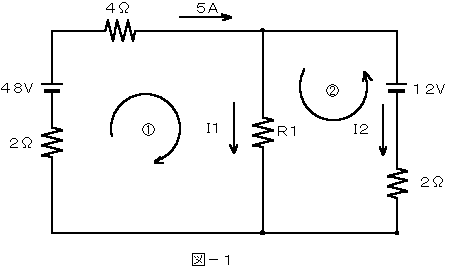

Ｒ１に流れる電流をＩ１、２Ωの抵抗に流れる電流をＩ２とすると、キルヒホッフの第１法則により、
Ｉ１＋Ｉ２＝５［Ａ］ ・・・・・・①
① の回路でキルヒホッフの第２法則を適用すると、
４８＝５×４＋Ｉ１・Ｒ１＋５×２
Ｉ１・Ｒ１＝１８ ・・・・・・②
② の回路でキルヒホッフの第２法則を適用すると、
１２＝Ｉ１・Ｒ１－２Ｉ２ ・・・・③
③ 式に②式を代入すると、
１２＝１８－２Ｉ２
Ｉ２＝３［Ａ］ ・・・・④
① 式に④を代入すると、
Ｉ１＋２＝５
Ｉ１＝２［Ａ］
抵抗Ｒで消費される電力は
Ｐ＝Ｉ１・Ｒ１×Ｉ１
＝１８×２＝３６［Ｗ］
◆◆ 問１（２） ◆◆
Ｘｃ、ＸＬ、Ｒを流れる電流をそれぞれ、Ｉｃ、ＩＬ、ＩRとすれば、回路を流れる全電流Ｉは、
交流電源の電圧は、
Ｅ＝Ｉ・Z＝１３×１１＝１４３［Ｖ］
容量性リアクタンスＸｃは、
Ｘｃ＝Ｅ／Ｉｃ＝１４３／１１＝１３［Ａ］
◆◆ 問３（１） ◆◆

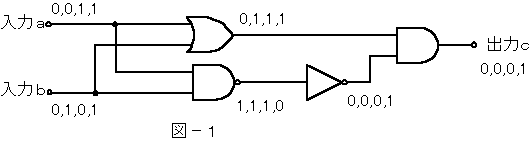

論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
出力cが0,0,0,1から論理積になります。
◆◆ 問３（２） ◆◆

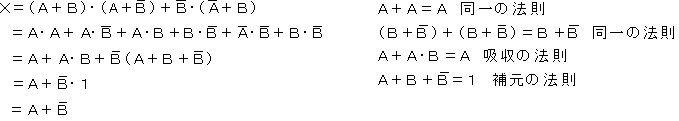

（２）論理式を論理代数の公式を用いて簡単にすると、次のようになります。
◆◆ 問３（３） ◆◆

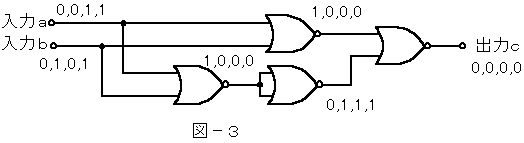

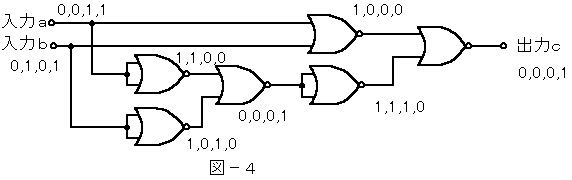

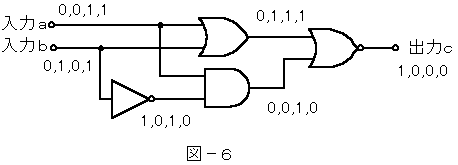

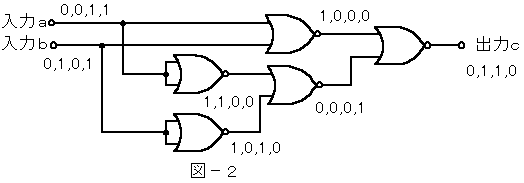

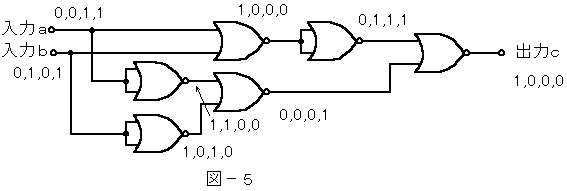

また、各論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
したがって、図－4が正解です。
◆◆ 問３（４） ◆◆
論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。

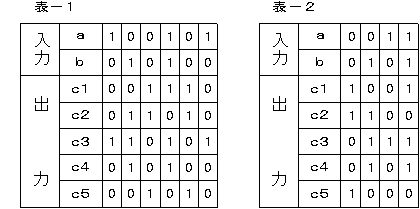

問題の図－７を置き換えると表－１のようになります。また、入力ａが0,0,1,1、入力ｂが0,1,0,1を取り出すと表－２のようになり、出力が1,0,0,0になるのは、ｃ5になります。
◆◆ 問４（１） ◆◆
変成器の入力電圧をＶ１、出力電圧をＶ２とすると、巻線比との関係は次のようになります。
Ｖ１：Ｖ２＝３：４
これにより、Ｖ１を求めると、
４Ｖ１＝３×１６
Ｖ１＝１２［ｍＶ］

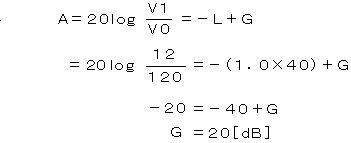

次に電気通信回線への入力電圧をＶ０、伝送損失をＬ、増幅器の利得をＧとすると、発振器から変成器までの伝送量Ａは、
◆◆ 問４（２） ◆◆
Ｂ方向の漏話は遠端漏話であり、この遠端漏話減衰量は次のようになります。
