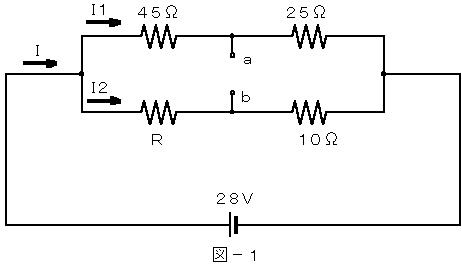

（１） 電流Ｉ１はオームの法則により
Ｉ１＝２８／（４５+２５）
＝０．４［Ａ］
端子ａの電位は電池のプラス側からは
２８－０．４×４５＝１０［Ｖ］
端子ｂの電位は、端子ａ－ｂの電位差が１５［Ｖ］であるから
１０－１５＝－５［Ｖ］または、１０+１５＝２５［Ｖ］
各部の電位の範囲は、０＜電位≦２８ですから、２５［Ｖ］になります。
抵抗１０Ωにかかる電圧は２５［Ｖ］ですから、オームの法則により電流Ｉ２は、
Ｉ ２＝２５／１０＝２．５［Ａ］
（２） 回路に流れる全電流Ｉは次のようになります。
（３） コンデンサの静電容量をＣ、抵抗をＲとすると時定数τは、直列Ｒ－Ｃ回路では次のようになります。
τ＝Ｃ・Ｒ
この式に、Ｒ＝２、τ＝６を代入してＣを求めると、
６＝２Ｃ
Ｃ＝３
したがって、３倍になります。
第２問
（２）電圧増幅度は、入力信号電圧をＶｉ、出力信号電圧をＶｏ、電圧増幅度をＡｖとするとつぎのようになります。
Ａｖ＝Ｖｏ／Ｖｉ

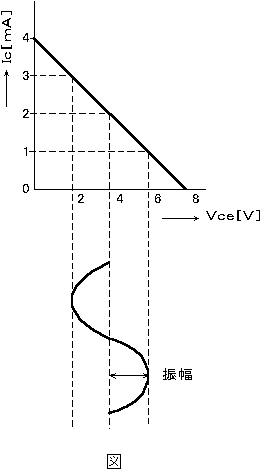

この式に、電圧増幅度５０、図より出力信号電圧２［Ｖ］（振幅）を代入してＶｉ求めると
５０＝２／Ｖｉ
Ｖｉ＝０．０４［Ｖ］＝４０［ｍＶ］
第３問

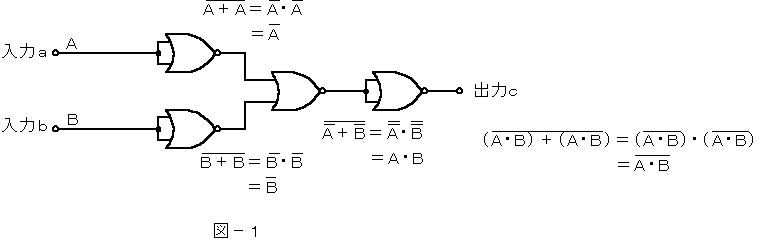

（１）
したがって、④の否定論理積が正解です。

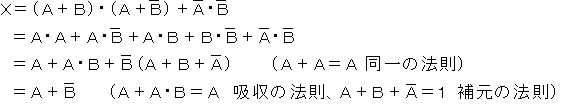

（２）論理式を論理代数の公式を用いて簡単にすると、次のようになります。

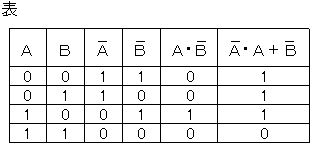

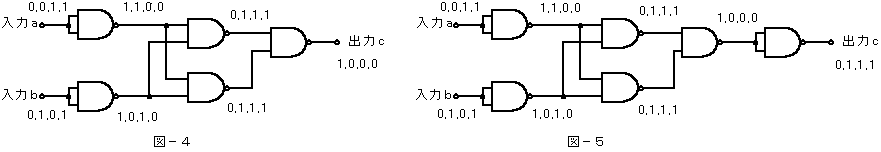

（３）

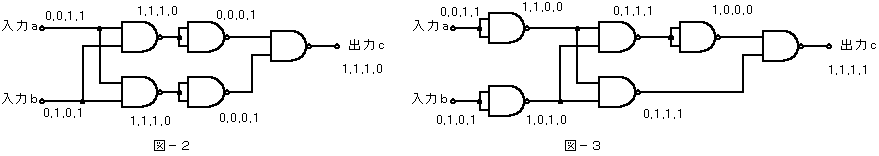

したがって、図－２が正解です。

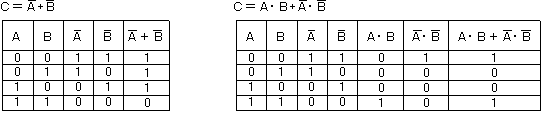

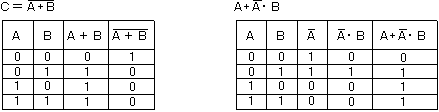

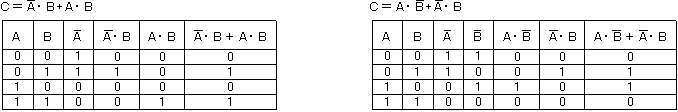

（４） 各論理式の真理値表は、次のようになります。
第４問
（１） 設問の題意より、各部のインピーダンスは整合していることから、変成器の入力電力と出力電力は等しくなります。

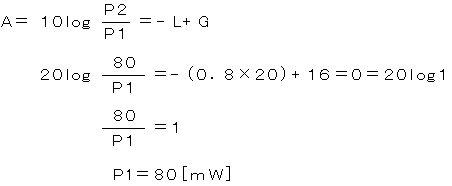

また、電気通信回線への入力電力をＰ１、出力電力をＰ２、電気通信回線の伝送損失をＬ、増幅器の利得をＧとすると伝送量Ａは次のようになり、この式に各値を代入しＰ１を求めると、
（２）伝送損失をＬ、周波数をｆとすると、次のようになり、ｆ＝４を代入してＬを求めると、
（３）インピーダンスＺに加わる信号時の出力信号電力をＰｓ、無信号時の出力信号電力をＰｎとすると、ＳＮ比は、
ＳＮ比＝１０ｌｏｇ（Ｐｓ／Ｐｎ）＝１０ｌｏｇＰｓ－１０ｌｏｇＰｎ
５６＝－７－Ｐｎ
Ｐｎ＝－６３［ｄＢｍ］
