題意よりＲに流れる電流はI／３、Ｒ１に流れる電流は２I／３、
またＲ１とＲ２、Ｒは並列ですから電圧は等しくなります。以上をまとめると
２I／３×Ｒ１＝I／３×（Ｒ２＋５０）
２Ｒ１＝Ｒ２＋５０
Ｒ２＝２Ｒ１－５０ ・・・・①
また、端子ａ－ｂ間の合成抵抗について次の式が成り立ちます。
Ｒ１（Ｒ２＋５０）／（Ｒ１＋（Ｒ２＋５０））＝５０ ・・・・②
②式にＲ２＝２Ｒ１－５０を代入すると、
Ｒ１（２Ｒ１－５０＋５０）／（Ｒ１＋２Ｒ１－５０＋５０）＝５０
２Ｒ１・Ｒ１／３Ｒ１＝５０
Ｒ１＝７５［Ω］
①式にＲ１＝７５を代入すると
Ｒ２＝２×７５－５０
＝１００［Ω］
◆◆ 問１（２） ◆◆
◆◆ 問２（２） ◆◆

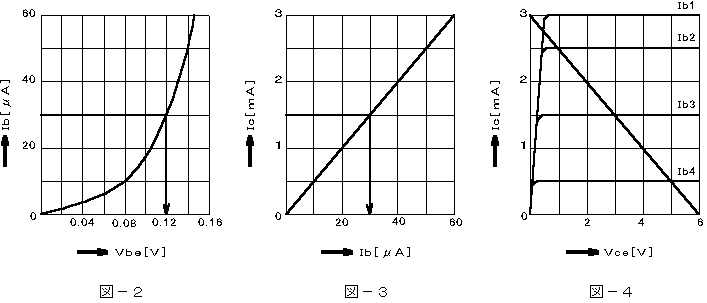

このトランジスタ回路は、バイアス電圧が出力にかかわらず一定であることから、.固定バイアス方式といいます。また、この回路において動作点を負荷線の中央におくためには、図－４より、Ｉｃ＝１．５［ｍＡ］にする必要があります。
ベース電流は図－３より、Ｉｂ＝３０［μＡ］、Ｖｂｅの電圧は図－２より、Ｖｂｅ＝０．１２［Ｖ］になります。
したがって、Ｉｂ＝３０［μＡ］の電流が流れるとき、Ｒｂの電圧降下は、６－０．１２＝５．８８［Ｖ］より、
◆◆ 問３（１） ◆◆

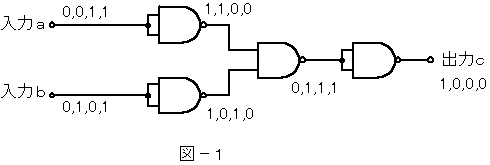

論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。
出力1,0,0,0より、否定論理和になります。
◆◆ 問３（２） ◆◆

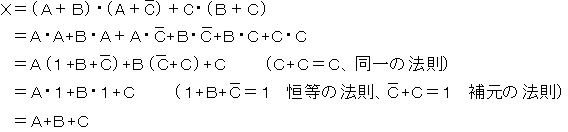

論理式を論理代数の公式を用いて簡単にすると、次のようになります。
◆◆ 問３（３） ◆◆

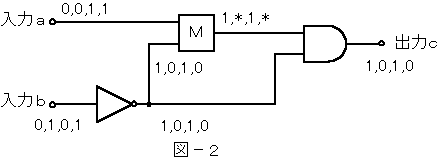

①NOT回路の出力は、入力0,1,0,1より、1,0,1,0になります。
②AND回路は、両方の入力が「１」のとき、出力が「１」になります。これを利用して、入力1,0,1,0と出力1,0,1,0からもう一方の入力は1,＊,1,＊になります。（＊は0か1）
③Mの入力のいずれか一方が「1」のとき出力が「1」になる論理素子は、ＯＲです。

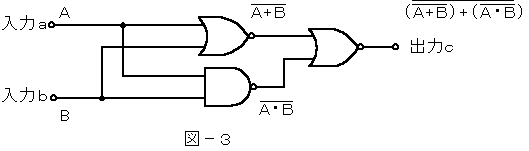

◆◆ 問３（４） ◆◆

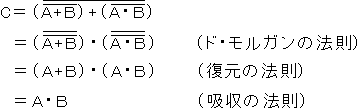

論理レベルＡ、Ｂを入力したときの出力ｃの論理レベルＣは、
になります。これを論理代数を用いて簡略すると
◆◆ 問４（１） ◆◆
電気通信回線１への入力電圧がＶ0、インピーダンスＺに加わる電圧をＶ1、遠端漏話減衰量をＬ、増幅器の利得をＧとすると、電気通信回線全体の伝送量Ａは、次のようになります。
