（１）Ｒ３に係る電圧はオームの法則により、
Ｖ３＝４×５＝２０［Ｖ］
Ｒ２に係る電圧は
Ｖ２＝４４−２０＝２４［Ｖ］
Ｒ２に流れる電流は
Ｉ２＝Ｖ２／Ｒ２＝２４／８＝３［Ａ］
Ｒ１に流れる電流は
Ｉ１＝５−Ｉ２＝５−３＝２［Ａ］
Ｒ１の抵抗は
Ｒ１＝Ｖ１／Ｉ１＝２４／２＝１２［Ω］
（２）端子ａ−ｂ間の合成インピーダンスＺは、
Ｚ＝｜ＸＬ−Ｘｃ｜＝｜２０−６０｜＝４０［Ω］
電流Ｉは
Ｉ＝Ｖ／Ｚ＝６０／４０＝１．５［Ａ］
第２問
（５）コレクタ電流Ｉｃは
Ｉｃ＝Ｉｅ−Ｉｂ＝２．４０−０．０３＝２．３７［ｍＡ］
第３問
（２）論理式を論理代数の公式を用いて簡単にすると、次のようになります。

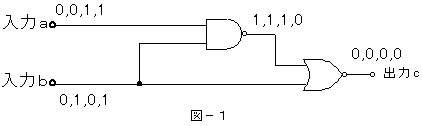

（３）論理回路の入力ａに0,0,1,1、入力ｂに0,1,0,1を入力すると出力ｃは次のようになります。

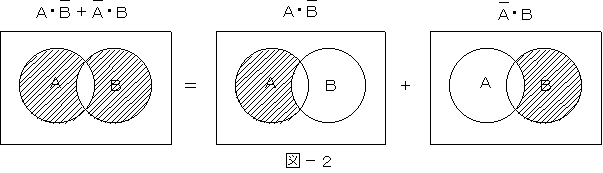

（４）
第４問
（１）減衰器の減衰量をＸとすれば次のようになります。
