平成１３年度第１回アナログ３種　技術科目

第１問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）電話機は、一般に、次の機能を備えている。
（�T）交換機に対し、起動等の合図をするフックスイッチ機能
（�U）相手を呼び出すためのダイヤル機能
（�V）相手からの呼出しを知らせる着信表示機能
（�W）音声を伝送するための（ ア ）機能
�@保留音 �A極性反転 �B回線切り替え �C送受話 �D符号化


（２）電子化電話機では、送受器に使用されている振動板と同様の振動板が、トーンリンガ回路の（ イ ）に多く使用されている。
�@コンバータ �Aベル �B電子チャイム �CＩＣ �Dサウンダ


（３）電話機において、（ ウ ）受信機に永久磁石を使用しないと、送話側の音声周波数に対して２倍の周波数の音波が発生する。
�@静電形 �A差動形 �B圧電形 �C電磁形


（４）着信時、電話機から応答すると、交換機は発信側に対して呼出音を停止し、一般に、（ エ ）により応答したことを伝える。
�@両線間の極性反転 �A両線間の直流閉回路 �B片線への地気送出 �C通話電流の瞬断


（５）通話品質は、送信者から受話者に至る全通話の品質に支配され、一般に、送話品質、受話品質及び（ オ ）の三つに分類される。
�@安定品質 �A信頼度 �B伝送方式 �C伝送品質 �Dトラヒック密度


第２問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

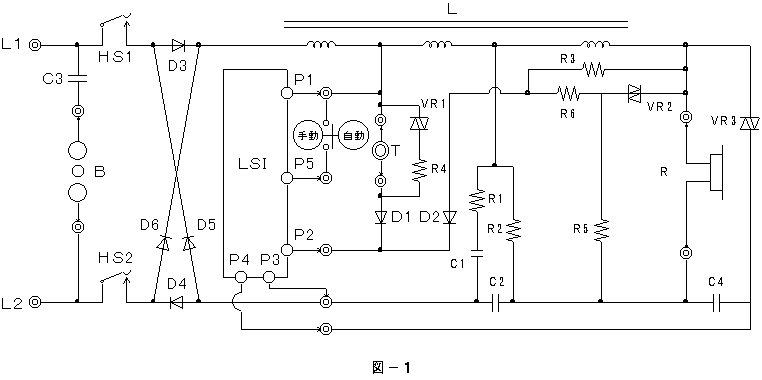

（１）図−１は、押しボタンダイヤル式電話機の回路を示したものである。発信するため、受話器を上げると、フックスイッチ接点が動作し、相手電話機の電話番号をダイヤルすると、Ｌ１−（ ア ）−Ｌ２の回路により押しボタンダイヤル信号が送出される。
�@ＨＳ１−Ｄ３−Ｌ−Ｒ−Ｃ２−Ｄ４−ＨＳ２
�AＨＳ１−Ｄ３−Ｌ−Ｐ１−（ＬＳＩ）−Ｐ３−Ｄ４−ＨＳ２
�BＨＳ１−Ｄ３−Ｌ−Ｔ−Ｄ１−Ｐ２−（ＬＳＩ）−Ｐ３−Ｄ４−ＨＳ２
�CＨＳ１−Ｄ３−Ｌ−Ｒ１−Ｃ１−Ｄ４−ＨＳ２
�DＨＳ１−Ｄ３−Ｌ−Ｒ２−Ｃ２−Ｄ４−ＨＳ２
　　　



（２）小電力形コードレス電話機は、制御部からの指示により、最大（ イ ）の無線チャネルに対応した送信用電波を送出することができる。
�@７ �A１７ �B２９ �C８９ �D１４１


（３）押しボタンダイヤル信号の発信回路には、ＬＳ１を使用し、デジタル処理によって２周波数ダイヤル信号を合成する（ ウ ）方式を採用している。
�@アナライザ �Aマルチ �Bアナログ �Cシンセサイザ


（４）電話機の（ エ ）形防側音回路はハイブリッドトランスによりインピーダンス整合を行うので、送話器のインピーダンスを任意に選定できることから、広く用いられる。
�@ブリッジ �Aスター �Bブースタ �C抵抗ブリッジ

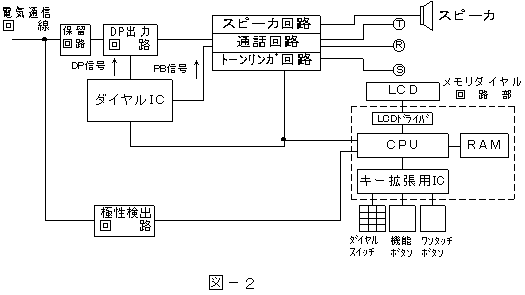

（５）図−２に示すメモリダイヤル電話機の回路構成において、メモリダイヤル機能を用いて発信する場合は、メモリから読み出した電話番号により（ オ ）がダイヤルＩＣを動作させて、電気通信回線に選択信号を送出する。
�@ＲＡＭ �AＬＣＤ �Bキー拡張用ＩＣ �CＣＰＵ �DＬＣＤドライバ

　　　


第３問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

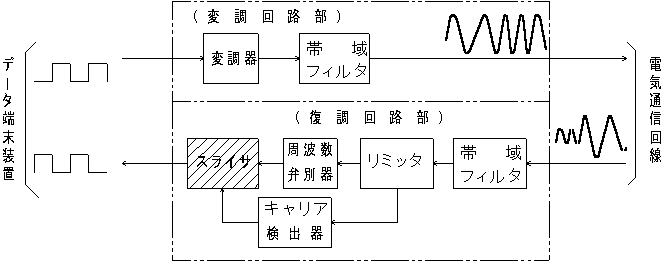

（１）図に示す非同期式変復調装置において、スライサは、デジタル信号の極めて狭い（ ア ）レベル間に入る部分だけを取り出す。
�@位相 �A周波数 �B振幅
　　　


（２）（ イ ）通信は、情報の伝送が両方向とも可能であるが、同時に両方向の伝送はできない通信方式をいい、会話形式の通信を行うときに有効である。
�@半二重 �Aデータ �B全二重 �C切替え式


（３）一般に、データ端末装置を専用線に接続する場合、変復調機能だけを必要とするが、電話網に接続してデータ通信等を行う場合には、変復調機能と（ ウ ）機能が必要である。
�@回線保護 �Aレベル調整 �B網制御 �C符号変換


（４）シリアル自動起呼手順を規定しているＩＴＵ−Ｔ勧告Ｖ．２５ｂｉｓでは、データ端末装置から変復調装置の方向に送られる指示を（ エ ）という。
�@パラメータ �Aオペランド �Bコマンド �Cハンドシェイク


（５）ファクシミリでは、送信と受信の走査方向は、（ オ ）である。
�@任意 �A同一 �B逆


第４問

次の各文章の（　　　）内に、それぞれの解答群の中から最も適したものを選び、その番号を記せ。

（１）保安装置を構成する炭素避雷器に変わる３極避雷管は、（ ア ）製の管内で電気通信回線のＬ１線、Ｌ２線の電極がアース電極を中間に挟んで対抗する構造であり、アルゴンガスが封入されている。
�@アルミニウム �Aセラミック �Bカーボン �C硬質ビニル


（２）屋内線を事務机等に床から立ち上げて配線する場合、立ち上がりの曲がり部分等の損傷を受けやすい箇所では、屋内線を保護するために（ イ ）が用いられる。
�@粘着テープ �Aフラットプロテクタ �B接着式布線留め �CＰＶＣ電線防護カバー


（３）屋内線の配線に使用する硬質ビニル管は、家屋の壁等を貫通する箇所や電灯電力線の接近する箇所で（ ウ ）用として用いられるほか、支障物から屋内線を保護するためにも用いられる。
�@振動防止 �A誘導防止 �B絶縁防護 �C壁面保護


（４）屋内配線の終端に使用される２心ジャック式ローゼットには、不通などの故障発生時の原因が電気通信回線側にあるか端末側にあるかを切り分けるための試験が行えるように、（ エ ）を実装したものがある。
�@コイル �Aダイオード �Bコイル及びコンデンサ �C抵抗及びコンデンサ


（５）任意の長さのモジュラコードを作成するときは、希望する長さのモジュラ平形コードの両端に（ オ ）を用いてモジュラプラグを接続する。
�@ハンダごて �AＣＣＰ用コネクタペンチ �Bラジオペンチ �Cモジュラ工具

Ans.

第１問（ア）�C （イ）�D （ウ）�C （エ）�@ （オ）�C
第２問（ア）�A （イ）�C （ウ）�C （エ）�B （オ）�C
第３問（ア）�B （イ）�@ （ウ）�B （エ）�B （オ）�A
第４問（ア）�A （イ）�C （ウ）�B （エ）�C （オ）�C
