図1の回路において、端子a−b間の合成インピーダンス及び力率を求めよ。
解説

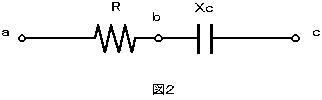

図2の回路において、端子a−c間の電圧が15[V]、端子a−b間の電圧が12[V]のとき、端子b−c間の電圧を求めよ。

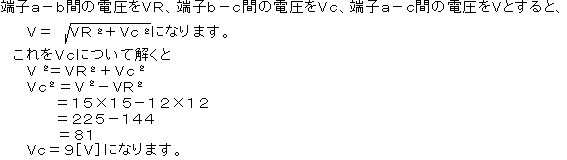

解説

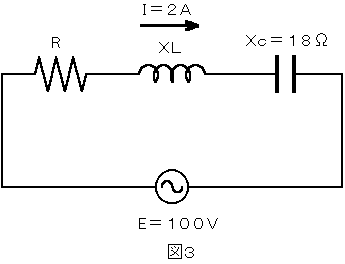

図3の回路において、力率が0.6のときXLは何オームか求めよ。
手順
(1)合成インピーダンスを求める。
(2)抵抗Rを求める。
(3)XLを求める。
解説

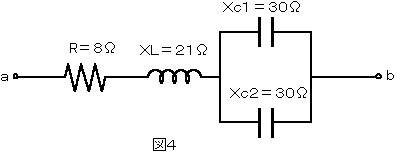

図4の回路において、端子a−b間に60Vの正弦波交流電圧を加えたときの電流を求めよ。
手順
(1)Xc1とXc2の合成インピーダンスを求める。
(2)端子a−b間の合成インピーダンスを求める。
(3)電流を求める。
解説
(1) Xc1とXc2の合成インピーダンスは
Xc=Xc1・Xc2/(Xc1+Xc2)
=30×30/(30/30)
=15[Ω]
(2) 端子a−b間の合成インピーダンスは
(3)電流は、オームの法則により
I=V/Z
=60/10
=6[A]
図5の回路において、力率を求めよ。ただし、角周波数は500[r/s]とする。
手順
(1)XLを求める。
(2)Xcを求める。
(3)端子a−b間の合成インピーダンスを求める。
(4)力率を求める。

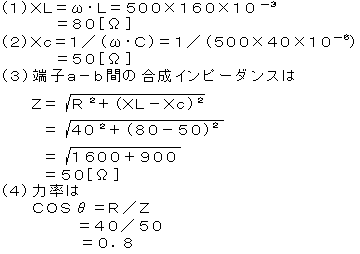

解説
図6の回路において、力率が0.8のときXLは何オームか求めよ。
手順
(1)抵抗Rに流れる電流を求める。
(2)電流Iを求める。
(3)XLに流れる電流を求める。
(4)XLを求める。

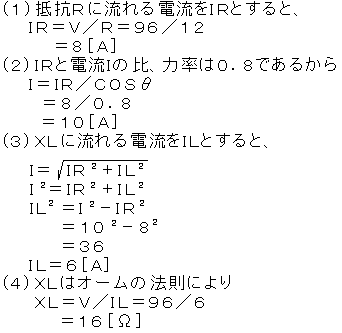

解説

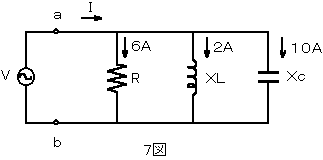

図7の回路において、端子a−b間の合成インピーダンスが9[Ω]のとき抵抗Rを求めよ。
手順
(1)電流Iを求める。
(2)電圧Vを求める。
(3)抵抗Rを求める。

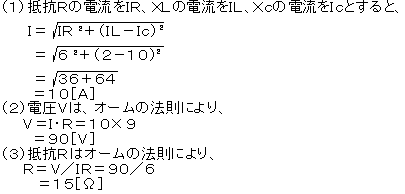

解説
