真空管ミニ AMP


真空管ステレオミニアンプ  ELEKIT TU-894

ELEKIT 真空管ミニAMP TU-894 は、シャーシサイズ(幅*奥行き)
CDジャケットサイズ、真空管は、6BM8 *2 で構成されています。


(仕様)  カタログデータより
使用真空管 6BM8 ( ECL82 *2)
定格入力 約350mV
定格出力 0.7W + 0.7W ( 8Ω ohm 負荷)
入力インピーダンス 100 KΩ
S/N 53 dB
周波数特性 100 〜 20,000 Hz (-3dB)
電源電圧 AC 100V 50/60Hz
消費電力 30 W
サイズ 142 * 180 * 130 (mm)
重量 約 3 Kg

比較的小出力ですが、Portable 機器の AMP として、
使用しています。組立は、約半日で終了しました。
現在後継機が、約2万円程度で発売されています。
(サイズは大きくなっています。)

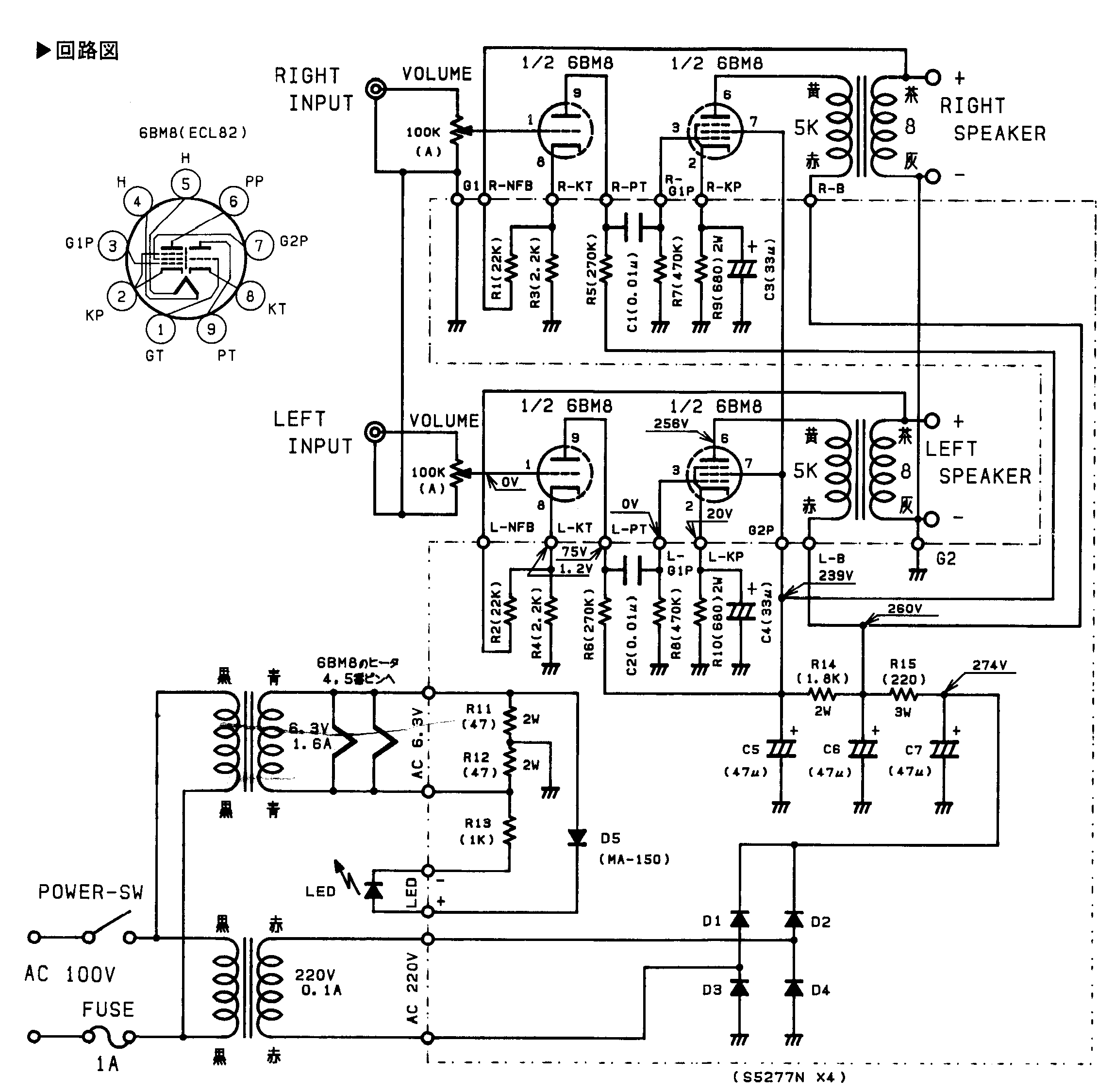

ELEKIT TU-894 回路図
