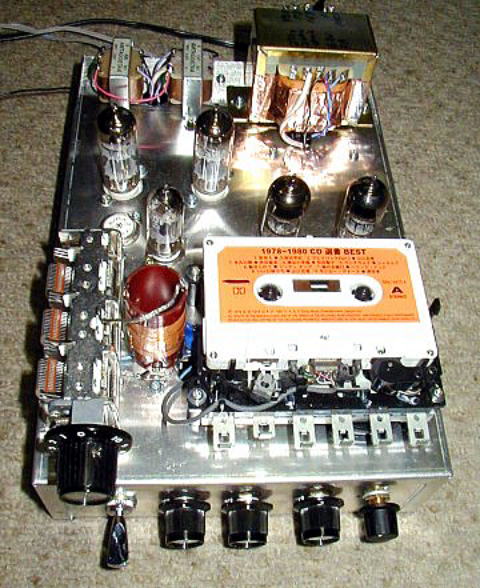

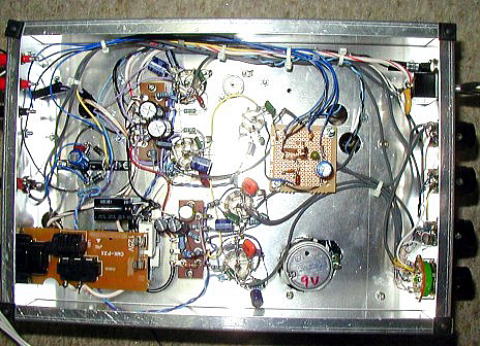

真空管ラジオカセット作成致しました。 整流器に用いた シリコン、ショットキーダイオード、 AMラジオ高周波増幅に用いたFET以外は 真空管回路で構成致しました。 (仕様) カセット部: シングルカセットステレオ再生専用デッキ ラジオ 部: ストレート方式AM専用 Amp 部: 1W ステレオ Amp 入力端子 : AUX in 1系統 使用真空管 12AX7 X2 テープ部再生イコライザー 3180 & 120μsec 6AV6 Radio部 増幅 6AB8 X2 Stereo Audio Amp (2nd/Dec/2004 製作) |
【問題点と対策内容】 1) テープ再生状態のハム ・12AX7 ヒータを直流点火に変更----実施効果大 ・トランスに銅ショートリング追加-----効果有り ・再生イコライザーの合わせ込み ・各増幅器電源回路に、デカップリング 2) モーターボーディング状ノイズ ・6AB8 カソードパスコン容量増加----OK 3) 電源回路 Deck Pre Amp ヒータ/モータ用DC6V 電圧不足 ・整流器を変更する。(Vf のロス削減) シリコンダイオード→ショットキーバリアダイオード---OK |

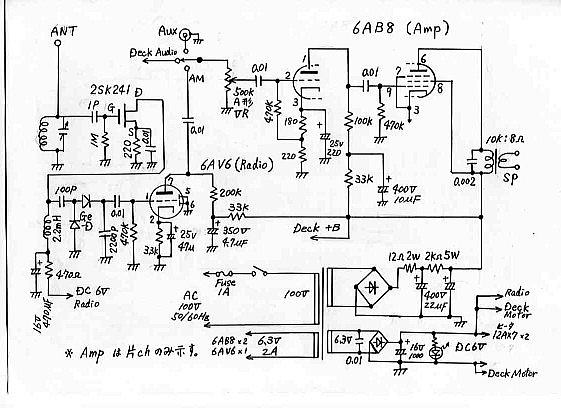

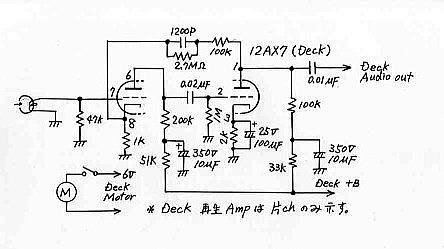

回路図
