ガチャポン スパイレシーバー

ガチャポン スパイレシーバー購入しました。
¥300 / 1個 で通信には2個必要です。
交信距離 駐車場で20m位(説明書では、30〜40m)、
エレクトレット・コンデンサー・マイク、ダイナミックスピーカ使用し、
電池は、AG13(LR44)X6=9Vです。

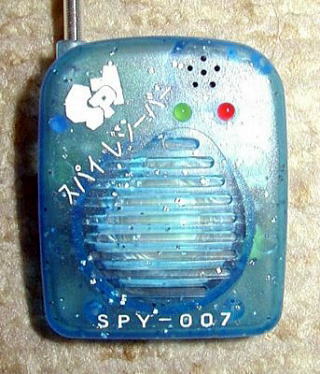

スパイレシーバですので、超小型です。
9V電池006P より一寸大きめです。 (51mm x 42mm x 25mm )

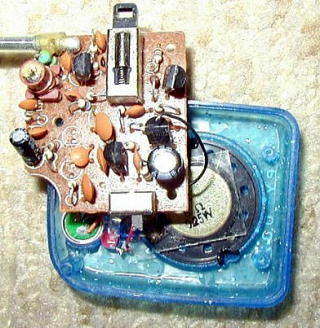

受信は、超再生、トランジスター4石構成です。
スパイ用途には、とても使用出来そうもありません。見つかります。

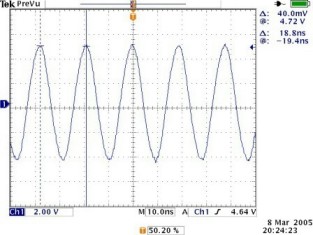

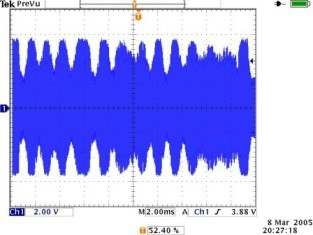

送信時、アンテナ電圧波形です。周波数 50MHz 付近です。

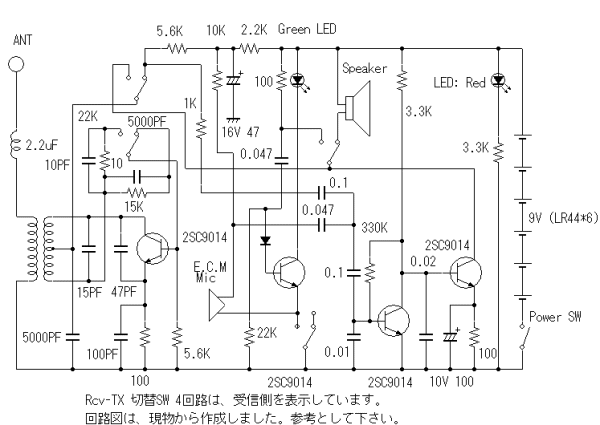

参考 回路図--現物より作成
