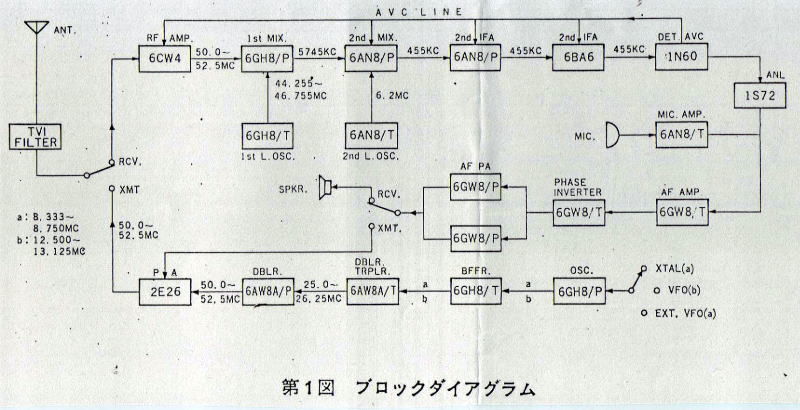

PANASKY mark6 Block Diagram
【使用真空管 および 半導体】
6CW4 | 受 | 高周波増幅 |
6GH8 | 受 | 第一周波数変換 |
6AN8 | 受 | 第二周波数変換 |
6AN8 | 受 | 第二中間周波増幅(5極部) |
送 | マイクロフォン増幅(3極部) | |
6BA6 | 受 | 第二中間周波増幅 |
6GW8 | 送受 | 低周波電圧増幅・低周波電力増幅 |
6GW8 | 送受 | 位相反転・低周波電力増幅 |
6AW8A | 送 | 周波数逓倍 |
2E26 | 送 | 終段電力増幅 |
6GH8 | 送 | 水晶および自励発振・緩衝増幅 |
2SB425 | 4石 | 直流ー交流 変換発振 |
1N60 | 検波 | |
1S72 | ANL | |
1S34 | 出力計整流 | |
1S93/10D6 | 3石 | 電源整流 |
5F10 | 電池極性逆接続保護 | |
1S93/10D6 | ピーク・クリッパー | |
5GF/10D4 | Sメーター逆指示防止 |
