Superheterodyne Radio with three vacuum Tubes
Superheterodyne Radio with three vacuum Tubes
| 真空管ラジオで その性能が優れ、広く普及したのが、 ５球スーパーヘテロダイン方式のラジオです。 ５球スーパーラジオをベースに３球スーパーラジオを作成しました。 周波数変換管に 6BE6, 中間周波増幅管に 6BA6, 検波は、 ショットキーダイオード、音声増幅・出力には 6BM8、電源整流には シリコン整流ダイオード を用います。 真空管モノラルAMP を兼ねるため、AUX入力/Radio 切り替えSW 設けました。 |
|---|

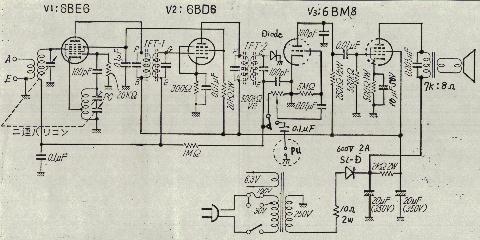

３球スーパーラジオ 回路図

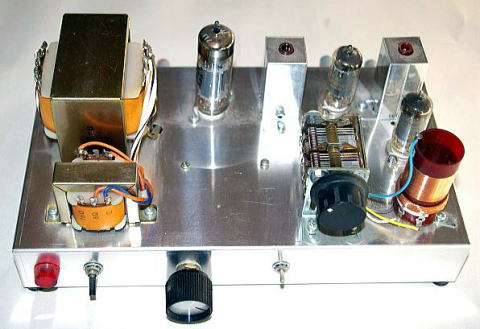

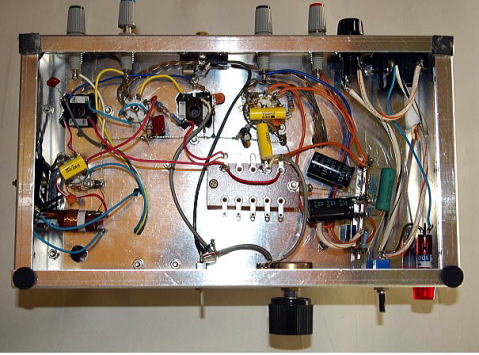

ミニチュア管（MT管）で構成した３球スーパーラジオ
部品構成表（参考）
| 品名 | 規格 | 数 | 品名 | 規格 | 数 | |
| コイル | 5球スーパー用 | 1 | 1MΩ | 1/4 W | 1 | |
| バリコン | 430PF 2連 | 1 | 20KΩ | 2 W | 1 | |
| IFT | 455KHz | 2 | 20KΩ | 1/4 W | 1 | |
| 6BE6 | 周波数変換 | 1 | 500KΩ | 1/4 W | 1 | |
| 6BA6 | 中間周波増幅 | 1 | 500Ω | 1 W | 1 | |
| 検波Diode | 1 | 30KΩ | 1 W | 2 | ||
| 6BM8 | 増幅・出力 | 1 | 2KΩ | 2 W | 1 | |
| 600V 2A | 整流ダイオード | 1 | ターミナル | 2 P | 1 | |
| 電源トランス | 250V 60mA | 1 | ヒューズホルダー | 1 | ||
| ソケット | 9 pin | 1 | ゴムブッシュ | コード引き出し | 1 | |
| ソケット | 7 pin | 2 | パイロット | 8V | 1 | |
| 200〜600PF | パッティングC | 1 | パイロットソケット | 1 | ||
| 電源SW | 一次開閉用 | 1 | 2P ラグ | 1 | ||
| 10μ | 350V | 2 | 卵ラグ | 5 | ||
| 10μ | 50V | 1 | ビス、ナット | 3mm | 20 | |
| スプリング座金 | 10 | |||||
| 100PF | マイカ | 3 | ||||
| 0.005μF | チューブラー | 1 | ビニール線 | 5m | ||
| 0.01μF | チューブラー | 3 | 錫引き銅線 | 50cm | ||
| 0.1μF | チューブラー | 3 | つまみ | 2 | ||
| 500KΩ VR | 1 | |||||
| 300Ω | 1/2 W | 1 | 電源コード | 2m | ||
| 10Ω | 2W | 1 | シャーシー | 1 | ||
| 50KΩ | 1/2 W | 1 | スピーカー | ダイナミック | 1 | |
| 250KΩ | 1/2 W | 1 | 出力トランス | スピーカ用 | 1 | |
| 5MΩ | 1/4 W | 1 |
