電池管2P2単球再生ラジオ

電池管　2P2　を用い単球再生ラジオ製作しました。
キットを中国よりネット通販で購入しました。
製作は難航しました。
①　カットランドが至るところにあり、回路図とにらめっこで対応
②　附属していた真空管が、違う真空管１Ｋ２でした。　これでは動作するはずがありません。
　　　手持ちの２Ｐ２　真空管に交換
③　アンテナコイルと再生コイルが蜜だったこと。疎の状態に変更
④　真空管 2P2 挿入、受信出来るときと全く受信しないときがあります。
　　固い真空管ソケットの接触不具合かもしれません。
　　何度も抜き差し後、不具合は発生しなくなりました

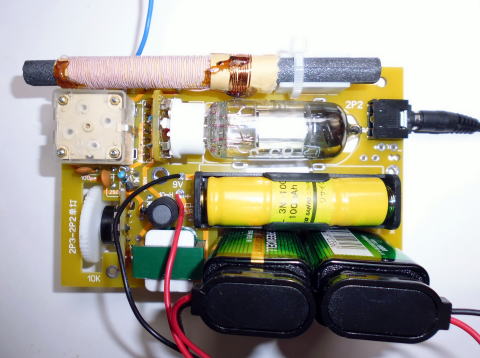

⑤ ＧＮＤ部分の箔、面積が僅かで不安定の要因とも考えられます。
　　　　　　　　　　　　　　　　　　　　　　　　　（製作：　2023年6月12日）

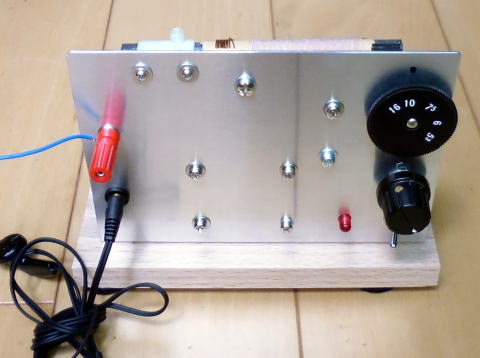

完成

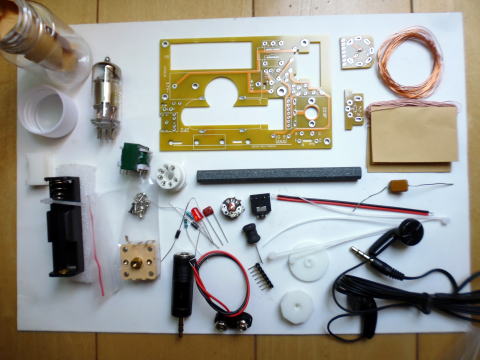

 部品一式

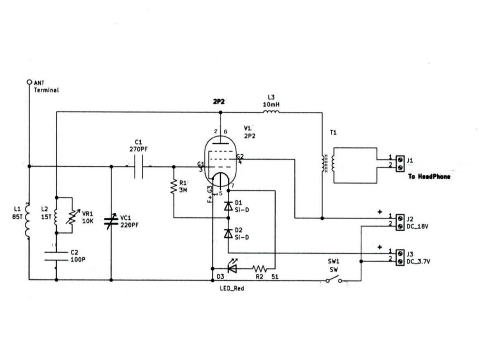

 回路図

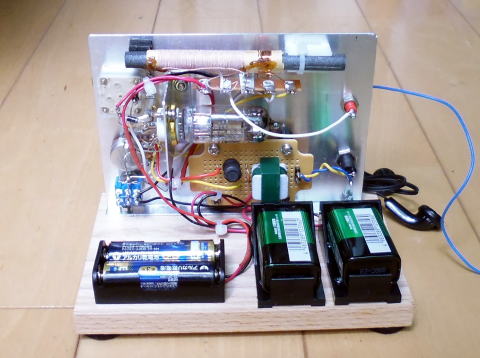

銅箔等、電源、GND部分の面積がキットには乏しいため、
アルミのパネルに取り付け、感度向上を図りました。
