1-V-2 受信機
REVIVAL

 私が初めて購入した 初歩のラジオ 誌 に掲載されていました。
元JARL会長 梶井先生の作 通信用 1-V-2 受信機です。
当時相当あこがれまして、数年後記事を参考に組み立て
愛用しましたが、再度復活するべく、組立ました。('98/Dec/26th)
更に部品を揃え再組立致しました。('01/Dec/20th)

 部品入手の困難な今の状況下で、当時の性能確と
保存版として使用出来るように、部品には贅沢をしようと考えました。
コンデンサー等は、tanδの少ない高周波特性の良いもの
トランスは、リーケージの少ない容量に余裕のあるものを
出来るだけ集めました。
真空管ソケット、コイルソケット、バリコンはタイト製を購入しました。
真空管ラジオに関する部品集めは、苦労します。

 回路構成としましては、1-V-2 回路をベースに
1)高周波増幅 6AQ8 グリッド接地方式
2)再生検波管 6267
3)低周波増幅 6BM8
4)電源整流   スペース上 シリコンダイオード 全波整流

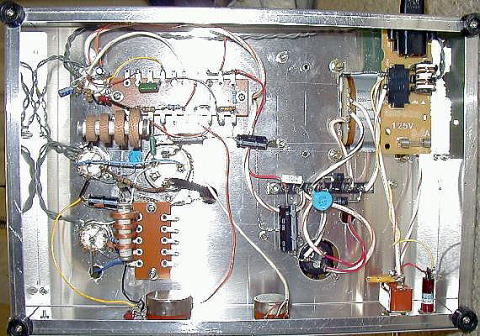

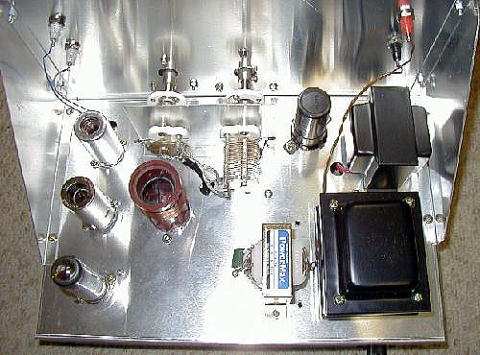

REVIVAL

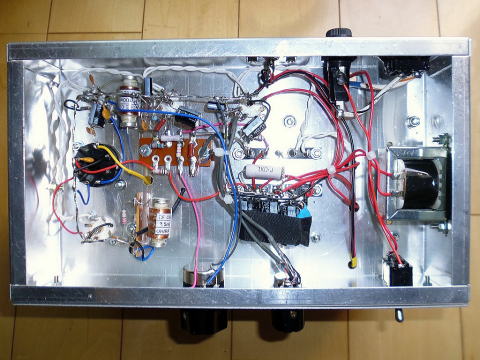

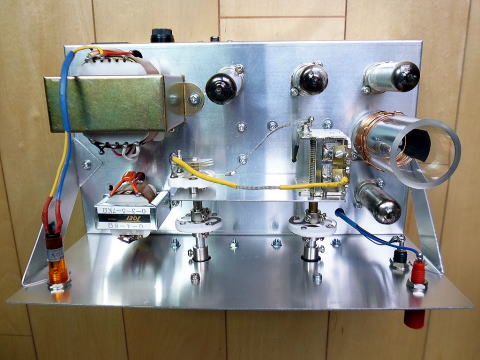

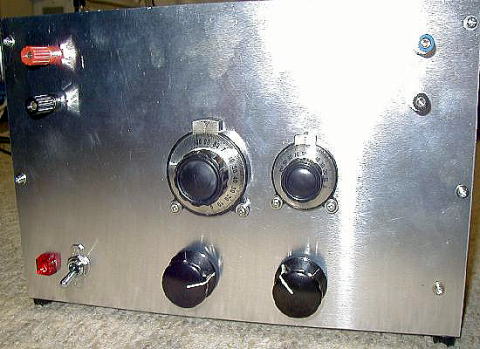

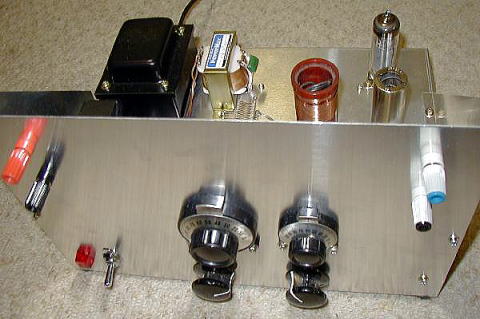

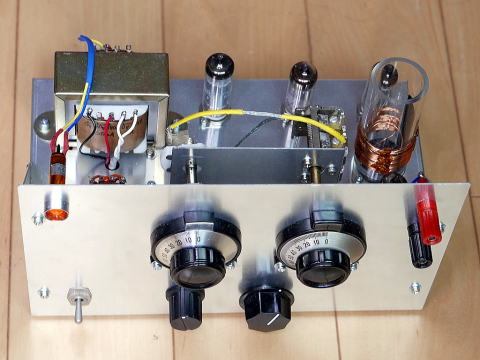

1-V-2 復活版

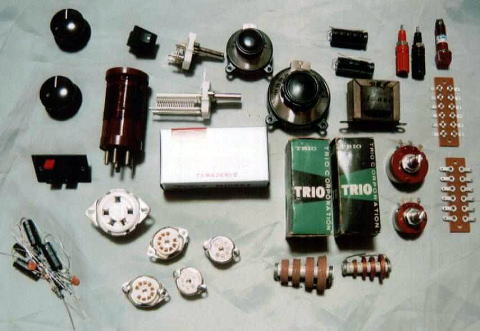

各種 部品 です。 コイル関係のみ過去購入品です。

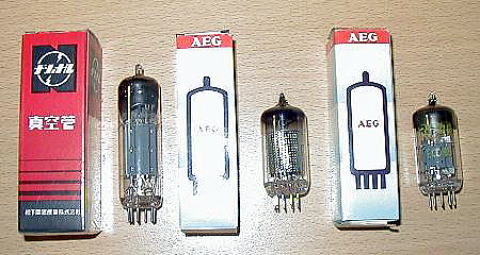

真空管 左より 6BM8, 6267, 6AQ8

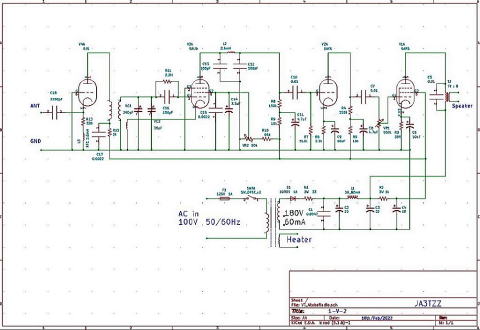

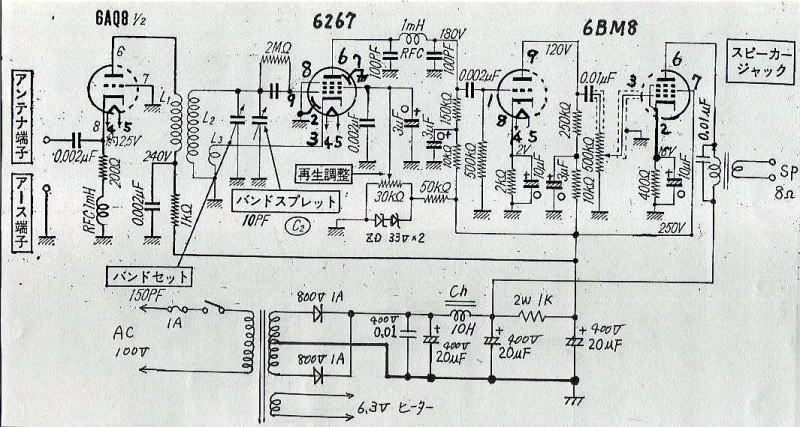

Circuit Diagram


部品構成表 (参考)
 品名  仕様                              品名  仕様
 パワートランス  5球スーパー用  1  アースリード    錫引銅線  1m
 低周波チョークコイル  10H  80mA  1  バーニアダイアル    2
 チョークコイル  2.5mH  2  ツマミ   3
 6AQ8 (ECC85)  真空管  1  スイッチ  電源・安全規格品  1
 6267 (EF86)  真空管  1  ジャック端子  ANT / SP 4
 6BM8  真空管  1  220Ω 3W  抵抗  1
 シリコン整流器  1A 800V  2  1KΩ 1/2W  抵抗  1
 出力トランス  5KΩ:8Ω  1  400Ω 1/2W  抵抗  1
     2KΩ 1/2W  抵抗  1
 真空管ソケット  MT管9ピン  3  10KΩ 1/2W  抵抗  2
 400V 20uF  電源平滑用電解C  3  150KΩ 1/2W  抵抗  1
 150 PF  C1 小型バリコン  1  250KΩ 1/2W  抵抗  1
 10 PF  C2 小型バリコン  1  500KΩ 1/2W  抵抗  1
 タイトソケット  5本足  1  2MΩ 1/2W  抵抗  1
 ボビン  プラグイン 5本足  1  1.2 KΩ 3W  抵抗  1
 500 KΩ VR  ボリューム  1  200Ω 1/2W  抵抗  1
 30KΩ VR  ボリューム  1  3μF 350V  電解コンデンサー  1
 パイロットランプ    1  10μF 50V  電解コンデンサー  1
 ヒューズ  1A  1  10μF 10V  電解コンデンサー  1
 ヒューズホルダー    1  100 P  チタコン 3
 33V Zener Diode    2  0.002μF  チタコン 4
     0.01μF  チュブラーコンデンサ  1
