自作の楽器、天空のハープ（試作段階のものは回転式ハープと呼んでいました）と、その演奏に使用する星座楽譜の紹介です。第9回全国手づくり楽器アイデアコンテストの会長賞（入賞最上位）を受賞してます。（第9回は選考委員会で大賞の候補が２つに割れて絞り切れなかったため、２つの作品で分け合い会長賞として受賞することになりました。）
この楽器は実用新案登録されています。

制作過程

2012年１０月、リサイクルショップで謎の楽器を購入。その後、それがヘルマンハープという名前であることがわかった。楽器自体は普通のハープだが、弦の下に星座のような図を敷いて、演奏する。この図は弦の演奏順を示しており、楽譜が読めない人でも楽器が弾けるようになっている。

このころ、円盤の上に弦を放射状に配置する楽器が作れないか考えていて、これとヘルマンハープの星座のような図を組み合わせると面白いのではないかと思いついた。
円盤を回転させながら演奏するため、そのための仕組みが必要である。一輪車の上に木版を置くことを思いついて、一輪車を購入したが、結局、これは使えなかった。

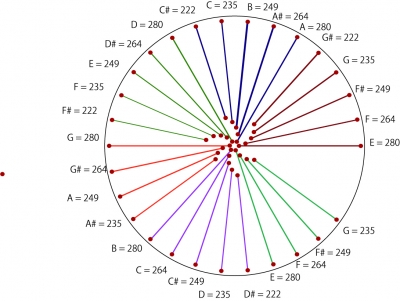

とりあえず、木版でつくることにして、木を丸く切って、直接木版に線をひいてみた。どうも効率が悪いので、図面を制作。ギターの弦を使用することにした。６種類の弦を使うことになるが、各弦の長さは対数計算で求めることができる。配置してみると、中央部が風車のようになり、デザイン的にも良い感じである。

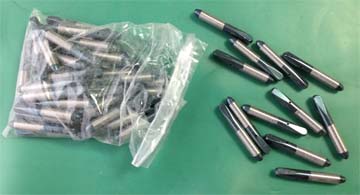

２８個のペグを図面にそって配置。ペグの反対側は、チューニングピンと言って、ボルトに弦を通す横穴が空いたものが必要だが、購入も、制作も難しいことがわかった。

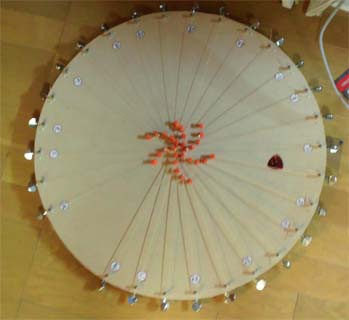

木製のチューニングピンを制作し、弦を張った。ホームセンターで購入した回転盤に乗せて回してみたが、回転時にけっこうノイズがする。

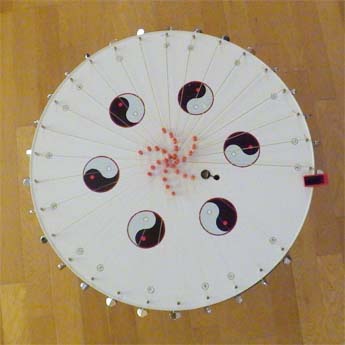

ホームセンターで売られている座卓（卓袱台？）が、ちょうど同じ大きさなので、それを利用して３号機を制作。

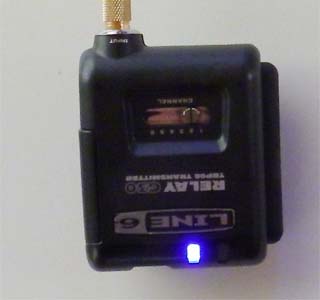

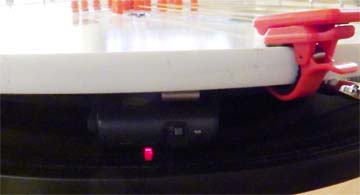

音はそれほど大きくないので、合奏などに備えて、コンタクトマイクを設置。回転する都合上、アンプから出したシールドをそのままつなぐわけにはいかないので、ワイアレスシステムを導入。下の写真のように、本体（白）、回転盤、丸テーブル（黒）の順に重ね、隙間にワイアレスシステムを挿入。
（下の写真の赤い器具はチューニングメータです。周囲がうるさくても、盤面から直の振動を拾ってチューニングできます。）
