Music Train (ミュージック・トレイン) |
|
|
ここでは、メディアアートの作品「MusicTrain」を紹介します。
同じ仕組みのプラレール版、Music
Pla-railという作品も製作しています。 |
|
|
|
|
概要
|
|
 |
|
 |
|
|
ミュージックトレインは、音の構成を視覚化することができるメディアアート作品です。
電子ピアノを演奏すると、列車が走ります。１２本のレールは、ドレミファソラシの７つの音と、その間の５つの音に対応しています。ドの音を演奏すると、ドのレールの列車が、レの音を演奏するとレのレールの列車が前進します。
このシステムを使用して、競馬のような、ゲームをすることができます。演奏を始める前に、列車をスタート地点に並べます。曲が弾き終わった後に、どの列車が先頭にいるかを予想します。列車の位置は、曲の中での、ドレミの各音の出現頻度を表しています。一般的に、ハ長調の曲では、ドやソの音の出現頻度が高くなりますが、上の動画で示されるように、きらきら星では、ソの音の出現頻度が最も高かったことがわかります。
このように、ミュージックトレインでは、特定の曲の、音の構成を視覚化することができます。 |
|
 |
|
|
|
|
|
コンセプト
|
(1)曲中に含まれる音の成分を視覚化する。
(2)ゲーム的な要素を取り入れる。
|
|
|
|
|
|
動作と仕組み |
|
キーボードを弾くと対応する音の車両が前進するとともに、モニターに車両の位置が表示されます。
車両の走行時に終端にある車止めの標識灯が点灯します。 |
|
一定時間、演奏しないと車両はスタート地点に戻ります。
演奏の終了時には各車両はまばらな位置にいます。仮に遠く離れて線路の終端まで行っていたとしても、スタート地点に戻れるように、十分な時間、全車両を逆走させます。スタート地点にある車止めに到達した後は、それより先に行けないので、車輪を空回りさせながら、他の車両を待つ仕組みです。 |
|
|
|
レールや車両は鉄道模型のNゲージという規格の市販品を利用しています。 |
|
 |
|
レールから車両に電源を供給する仕組みになっています。 |
|
 |
|
 |
|

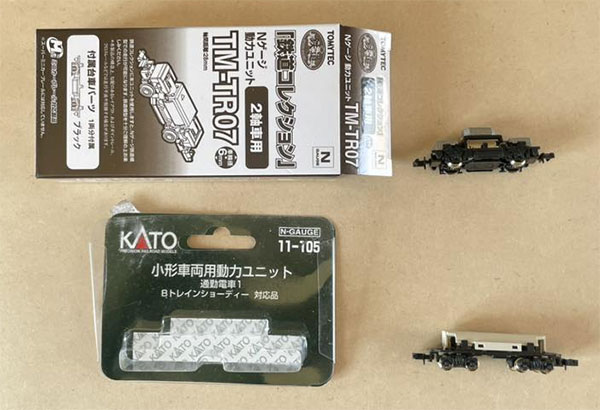

各車両にはモーターが内蔵されていて、車輪から電源を取る仕組みになっています。 |
|
 |
|
レールには、後退、停止が制御できるモータードライバが接続されています。 |
|
 |
|
ＰＣに、ＵＳＢ経由で、電子ピアノとArduino
MEGAが接続されています。 |
|
 |
|
Arduino
MEGAでモータードライバを制御していますが、配線の整理のために、Arduinoシールドを自作しています。 |
|
 |
|
レールはLEDでイルミネーションされています。 |
|
 |
|
|
|
|
|
システム構成 |
ＰＣに、ＵＳＢ経由で、電子ピアノとArduino
Megaが接続されています。Arduino MEGAにつけられたシールドには、前進、後退、停止が制御できるモーターコントローラが
配置されています。シールドと１２本のレールは電源を供給するケーブルで接続されています。
MIDIコントローラーは２台まで接続可能で、例えば、電子ピアノと電子ドラムの同時演奏が可能です。 |
|
 |
|
 |
|
|
|
|
|
制作過程 |
|
2025年７月制作開始。
８月に最初のバージョンが完成して９月初旬のＮＴ東京で展示しました。 |
リレーど正負逆転できるコントローラを使用していたが、同じことができるモータードライバに変更
しました。
ＺゲージからＮゲージに変更。Ｚゲージは車両をレールに乗せるのが難しく、途中で車両が停止してしまうことが多
くありました。
2025年８月７日に基本的な部分が完成しました。 |
|
|
|
|
|
|
|
|
|
展示記録
|
|
2025/9/6〜9/7 |
NT東京2025 科学技術館 |
|
2025/9/21 |
みんなの学校ごっこ |
|
2025/10/18〜19 |
NT 名古屋 |
|
2025/10/25〜26 |
テックシーカー |
|
2025/10/31〜11/3 |
みかのはら〜と |
|
2025/11/14〜16 |
KLESF(マレーシア、クアラルンプール) |
|
2025/12/7 |
伊勢ギークフェア |
|
|
|
|
