〜身近なもの編 |
|
メディアアートで使用されるセンサーについて紹介します。
センサーはこちらでも紹介しています。 |
|
|
|
|
マウスの改造 |
イチから入力装置を自分で制作するのはしんどいです。キーボードやマウスを改造すると、それらしいものが簡単に作れます。 |
 |
上の装置は、私がある作品の展示のために制作したものです。球体を回転させると、PCモニター上の映像が動くようにしていました。 |
 |
上の写真のように、マウスをバラして、アクリル板の上にさかさまにして置き、その上に球体を載せただけです。(マウスの外形が見てとれると思います。)
キーボードの場合も同様に、キーの部分をバラバラにして、1つ1つにボタンの外装をつければ、それらしい入力装置が自作できます。キーがそれほどたくさん必要ない場合は、USBのテンキーをバラして使うというのも手です。
改造の利点は、元のマウスやキーボードが1000円程度で入手できるということです。(私の知っているリサイクルショップは105円で売っています。) |

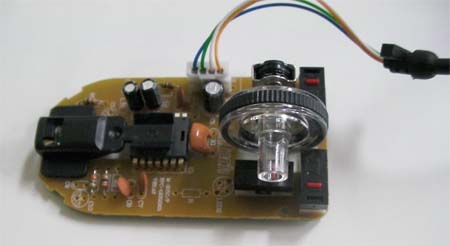

下の写真でホイールが大きく写っていますが、これを利用する仕掛けも簡単に作れそうです。 |
 |
|
|
|
キーボードの改造 |

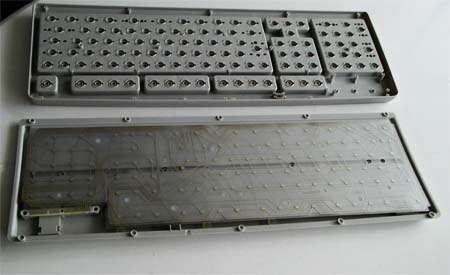

キーボードを分解すると、下の写真のようになっています。上の板は、ボタン、下の板は、配線という役割分担になっています。 |
 |

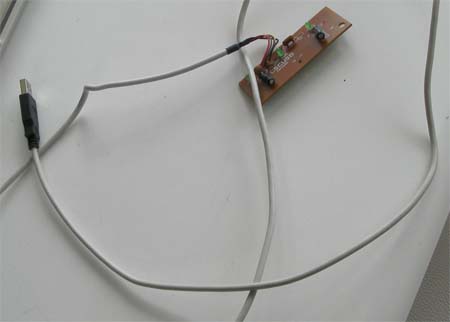

配線は、下の写真のようなコントローラにつながっています。 |
 |

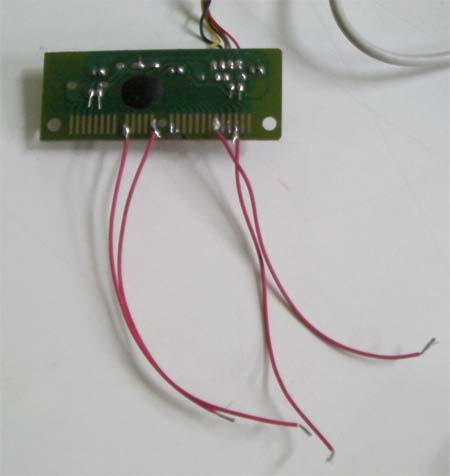

下のように線をハンダづけします。(面倒なので写真では4か所だけ線を伸ばしています。)USBをPCに接続した状態で、どこか2か所の線を接続すると、文字が入力されます。どことどこをつなげるかによって出てくる文字が変わります。(文字が入力されない組み合わせもあります。) |
 |
|
|
|
|
タッチパネル |
近年、タッチパネルも身近になってきました。普通にパソコンショップで入手可能です。 |
|
|
|
|
|
