研究テーマ->メディアアート->メディアアートについて->ピエゾのトリガーで音を鳴らすとともにＬＥＤを点灯させるプログラム
ArduinoとShieldについて紹介します。 　
ハードウェアの準備


　
C:\Program Files (x86)\Arduino\examples\01.Basics\Fadeのlayout.pngの図に従って配線します。
適当な抵抗をあいだにはさんで、ＬＥＤの赤線をMusic Shield（arduino mega）のデジタルポートの9番に接続します。黒線はグランドに接続します。
これだけですが、上の写真の配線では、電圧計をはさんで、どのくらいの電圧が流れているかを見れるようにしています。また、もともとあったピエゾの配線も残しています。
サンプルコードの読み込み

ハードウェアの動作確認のために、まずサンプルプログラムを動かしてみます。

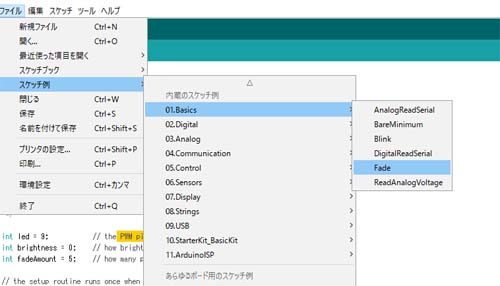

「01 Basics」の「Fade」というサンプルプログラムを開きます。プログラムをボードに転送し、しばらくすると、ＬＥＤが点灯し、だんだん暗くなっていきます。
電圧計をつけている場合は、電圧が変化していくのがみてとれます。
プログラムの変更
#include <SD.h>
#include <SPI.h>
#include <arduino.h>
#include <MusicPlayer.h>
const int knockSensor = A4; // the piezo is connected to analog pin 0
int sensorReading = 0; // variable to store the value read from the sensor pin
const int threshold = 10; // threshold value to decide when the detected sound is a knock or not
bool on_off_flg = false;
int led = 9; // the PWM pin the LED is attached to

void setup()
{
    Serial.begin(9600);
    pinMode(led, OUTPUT);
    player.beginInMidiFmt();
    player.midiWriteData(0xB0, 0x07, 120);
}
void loop()
{
    sensorReading = analogRead(knockSensor);
    Serial.println(sensorReading);
    if (sensorReading >= threshold && on_off_flg==false)
    {
        player.midiWriteData(0x90, 0x40, 120);
        analogWrite(led, 255);
        on_off_flg=true;
    }
    else if (sensorReading < threshold && on_off_flg==true)
    {
        player.midiWriteData(0x80, 0x40, 120);
        analogWrite(led, 0);
        on_off_flg=false;
    }
}
　

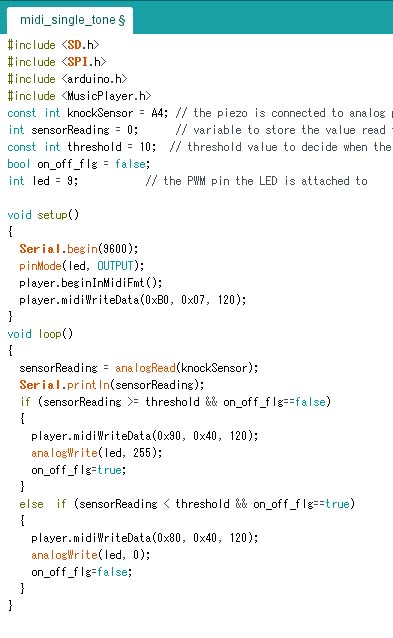

midi_single_toneのプロジェクトに戻って、上のようにプログラムを書き換えます。プログラムをボードに転送します。ピエゾをたたくと、音がしてＬＥＤが点灯します。
電圧計のみつないだ場合、5Ｖ付近を表示します。また「analogWrite(led, 170);」と記述すると電圧計は3.2Ｖの表示でした。
