研究テーマ->メディアアート->メディアアートについて->筐体の作成 |
|
|
ArduinoとShieldについて紹介します。 |
|
|
|
|
フレームのデザインと切削 |
|
 |
|

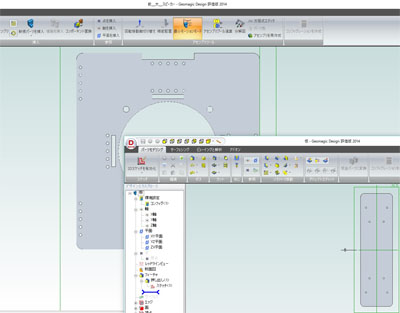

ＣＡＤでフレームをデザインします。７つのピエゾを取り付けた楽器をデザインしました。 |
|
 |

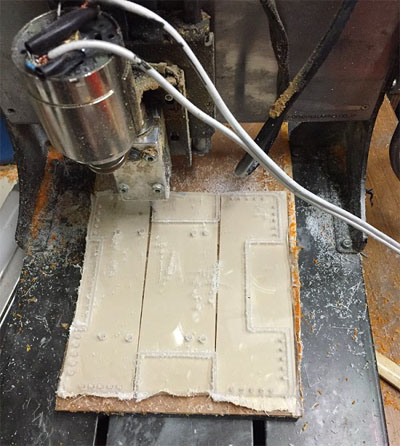

手持ちのＣＮＣは２０ｃｍ×１５ｃｍが最大切削面となるため、分割した形でデザインし、あとで組み合わせます。
外装は３ｍｍのアクリルです。 |
|
|
|
|
|
組み立て |
|
4
|
|

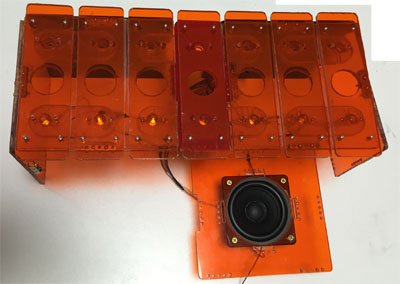

スピーカーをはめ込んでボルトで留めます。 |
|
4
|
|

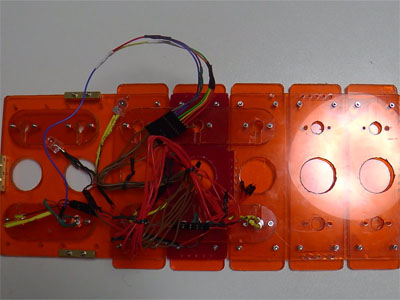

上面はピエゾやＬＥＤを付けて配線します。 |
|
4
|
|

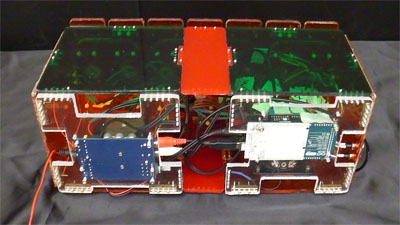

下面にarduinoやオーディオアンプを取り付けています。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
