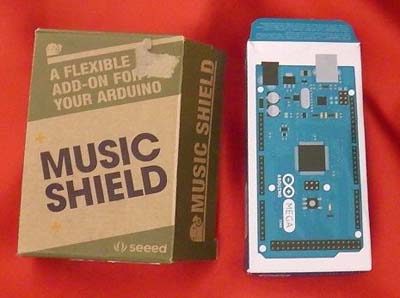

Arduino製品のMusic
Shieldを用意し、上図のように合体させます。入力ポートがたくさん欲しかったのでここではArduino
Mega 2560 R3という製品を使用しています。
どのように差し込んで合体させるのか、少し迷いますが、穴の位置に従うと、正しいさしかた以外のさしかたをするのが難しいので、たぶん大丈夫と思います。
ヘッドホンやUSBケーブルをつなぎます。
ソフトウェアの準備
Aruduino IDEをダウンロードします。Windowsの場合は、EXE形式になっているWindows
Installerをダウンロードして実行します。
Windows 10の場合は、C:\Program Files (x86)\Arduinoの配下にファイルがインストールされます。ドキュメントフォルダの下にもArduinoというフォルダが作成されます。(←もしかしたらインストール時ではなく、初回実行時に作成されるのかもしれない。)
Music Shield V2.0
librariesをダウンロードします。clone
or download でZIP形式のファイルをダウンロードします。展開するとMusic_Shield-masterというフォルダができるので、これをドキュメントフォルダの下のArduino\librariesに入れます。(Program
Files (x86)\Arduinoの下ではないので注意。)
