「広角とハイアイの妥協点」アイピース「広角とハイアイの妥協点」アイピース
相反する命題
古典的設計のアイピースでは，焦点距離が短くなるほど，アイレリーフが短くなります。
アイレリーフが，アイピースの焦点距離の何％，というラインがあるので，設計を変えずに焦点距離を縮めれば，アイレリーフも縮みます。それを，バーローレンズ内蔵みたいな設計で回避させる手法が，最近のLVとかXWとか言った，新設計アイピースに見られます。
しかし，ここまで凝った設計をされると，自作でその真似事をしようと思っても，絶対に出来ません。
自作アイピースの場合，ガラクタレンズの寄せ集めで，古典的設計のアイピースに似たようなレイアウトで，そこそこに使えそうな組み合わせを「現物合わせ」で選んで組み上げているだけなので，レンズの配置に関しても，レンズの選択に関しても，古典派のアイピースの模倣みたいなことから作り始めています。したがって，古典的設計のアイピースで問題となる点については，同じように悩むことになっています。
たとえば，広角型を目指して見かけ視界を稼ぐと，アイレリーフが縮み，色収差や像面歪曲に悩まされる。中心像の切れ味を重視すれば視野が狭くなる。
出来合いの，ガラクタレンズの転用で作っている以上，そんなに奇抜なことは出来ません。それに，アイピース用に作られたレンズではないものを寄せ集めているのですから，劇的に素晴らしいものが出来るのは，ほとんど，まぐれ当たりみたいなものです。
そんな条件の中で，市販品に似たものを作っても面白くないので，オンリーワンを狙って，いろいろと考えてみるわけです。
今回，考えたのは，「そこそこワイドでありながら，アイレリーフが十分にあること」。
結構難しい問題です。
どの辺で妥協したのか，どの辺をがんばってみたのか，まぁ，現物をご覧ください。
焦点距離の長さは七難隠す
……この話，対物レンズのときにもしていたような……。
でも，アイピースにおいても，長焦点は作りやすい。低倍率なのでごまかしが利く，アイレリーフが稼ぎやすい，工作が楽。その一方で，ワイド化しようと思うとスリーブの内径によって制約を受ける（だったら２インチサイズで，と言われそうですが，アメリカンサイズのほうが使用頻度が高いので…）。さらに，硝材，レンズの曲率に関しては，ほとんど選ぶことが出来ない，という制約もあります。
そこで，8cmF5の対物と組んで，有効最低倍率に近い倍率を出して，アイレリーフを稼ぎつつ，出来る限りワイドにする，という方針で，作ってみました。

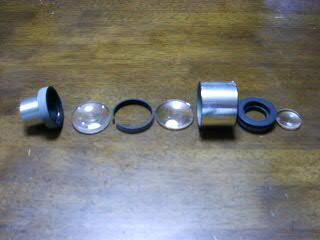

これが全パーツです。
レンズは３群４枚。対物寄りに41mm径の双眼鏡ジャンクのアクロマートレンズ，眼レンズは30mmF1.5という強力な片凸レンズ。さらに，真ん中に度の強い大きな凸レンズを入れ，ワイドアイピース設計の基本形を踏襲しています。イメージとしては，「ケーニヒもどき」のデザインで長焦点のアイピースを作り，その中に，ワイド化のための度の強いレンズを挟むことで，適度な焦点距離と見かけ視界を稼ぎ出しています。
強いて言えば「ワイドケーニヒ」（笑）。

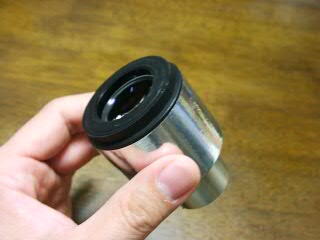

組み上げたものが，これ。
太いです。アメリカンサイズ（＝31.7mm）のスリーブで，最大径41mmのレンズが収まっているのですから……。
外装は塩ビですが，アルミテープを巻いてみました。塩ビよりは高品位に見えるかな？などと思ったのですが，チョコレートの銀紙を巻いたような姿に…（悲）。
スペックは，焦点距離32mm，アイレリーフ22mm，見かけ視界は60度を少し超えていますが，残念ながら，視野の外周部はスリーブによるケラレが発生し，周辺減光が認められます。ケラレの無いエリアを実用範囲とするなら，実用的には60度弱かな……。アイレリーフは長いですが，レンズを押さえるためのパーツの都合で，見口から4mm近くレンズが引っ込んでいますので，実質，眼鏡使用者のための余裕は18mmぐらいです。
使ってみる
まず，第一に，覗きやすい。この点は上手くいきました。視野の抜けも上々。広さも，こんなもんでいいかな，と感じられる程度に広い。まぁ，「そこそこ広くてそこそこアイレリーフが長い」と言う命題には，一応の回答が出せたと思われます。
しかし，色収差が結構残っています。短焦点の対物と組んでも，長焦点の対物と組んでも，色収差の出かたにあまり差がありません。歪曲はそれほど気にならないレベルですが，あります（悲）。まぁ，どちらも，星を見ているときには，それほど気にならないので，これで良いことにしましょう。
「お気楽観望会」で，初代自作エルフレもどきワイドアイピースとの比較をしてみたところ，覗きやすさと，覗いてみたときの，ぱっと見の明るさや抜けの良さで，こちらに軍配を上げる人と，収差の少なさと広角の魅力で，初作の「エルフレもどき」に軍配を上げる人と，意見が分かれました。概して，眼鏡使用者にはこちらのほうが気に入ってもらえるようです。
もちろん，市販品と比べたら，色収差が目立つので，あまり勝負にはなりませんがアイピースのような，バーロー継ぎ足しタイプのハイアイ型に比べて，中心像の抜けの良さは勝っています。シンプルなレンズ構成の優位点でしょう。しかし，真ん中のレンズが無コートなので，月を見ると，うっすらとゴーストが出ます。
このアイピースの最終的な用途は，8cmF5望遠鏡をファインダーなしで運用するための秘密兵器なのです。このアイピースをつければ実視界５度近くなりますから，望遠鏡自身がファインダーになってしまうのです。そのための低倍率，ハイアイ仕様なのでした。フリップミラーを買って，ストレート側にこいつを付けっぱなしにすれば，かなり快適に観望できるようになるのではないかと……。
……焦点距離30mmぐらいのアメリカンサイズアイピースで，そこそこ視野の広いものって，ありそうで，意外と無かったんです。そこが自作の狙い目となったのでした。
おまけのお話。
材料の調達中に，こんなもん見つけました。

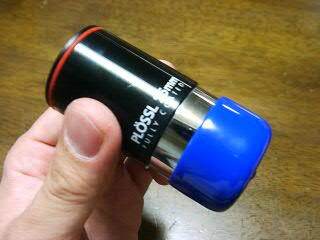

足場用鉄パイプのキャップで，32mm径のがあって，アメリカンサイズのスリーブがぴったり収まります。
単価は非常に安いので，まとめて買ってきました。
