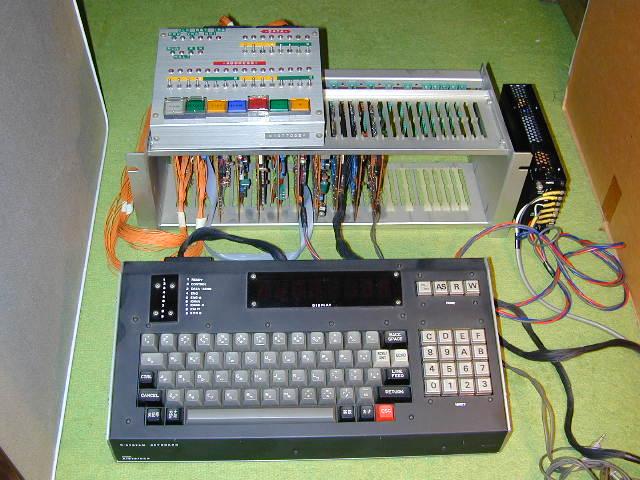

全体の概観です

１１枚の基板に分かれており
カードケージに刺さっています
（１９インチラック用です）

手前のキーボードは、市販のアルミ
ケースに穴開けして自作したものです
テンキー（１６進）部分や、
上部の黒く見えるＬＥＤ表示部は
パーツを１個１個、取り付けました

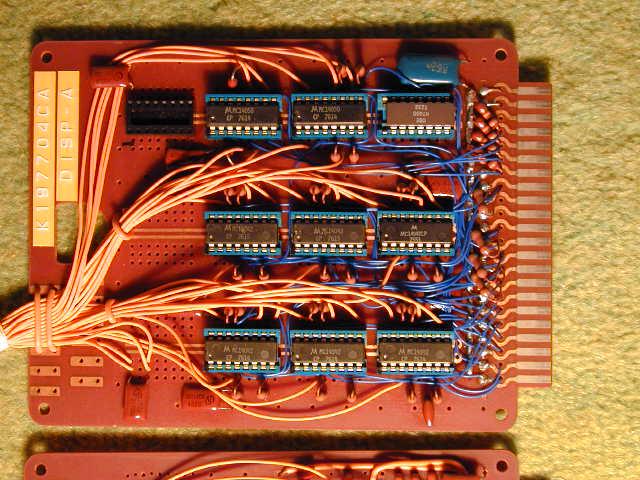

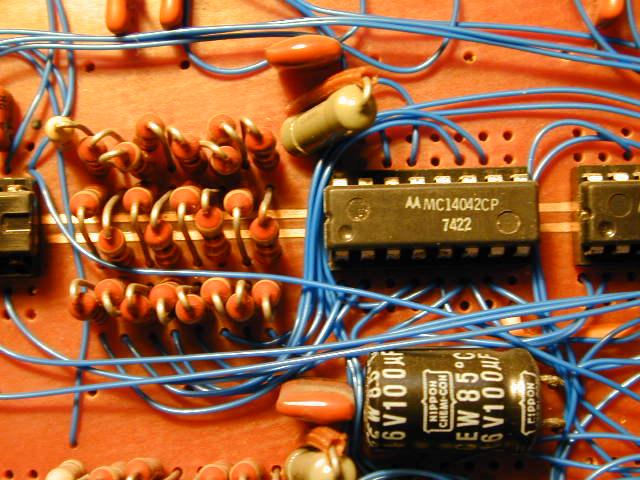

各スイッチやＬＥＤは、下記の
Ｋｅｙボード制御基板からの制御で、
動作する様になっており、単独では
まったく機能しない仕組みです

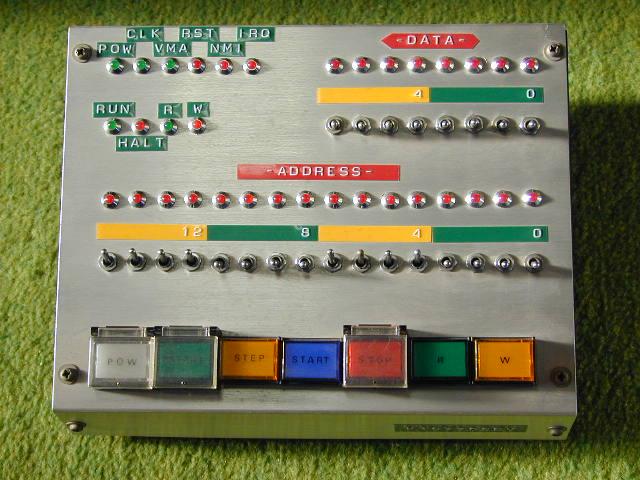

システム・コンソールです

初期プログラムを、１ビット毎
手入力します

その手順です
(1)アドレス(16bit)をセット
(2)データ(8bit)をセット
(3)Ｗボタン(ストアボタン)を押す
(4)アドレスを１番地進める
　（(2)から繰り返す）

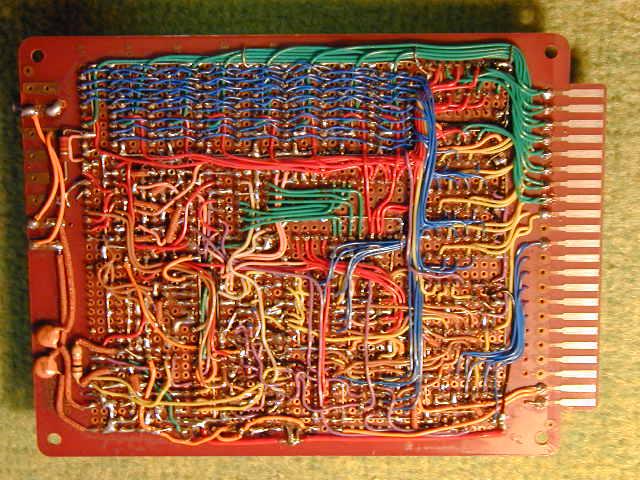

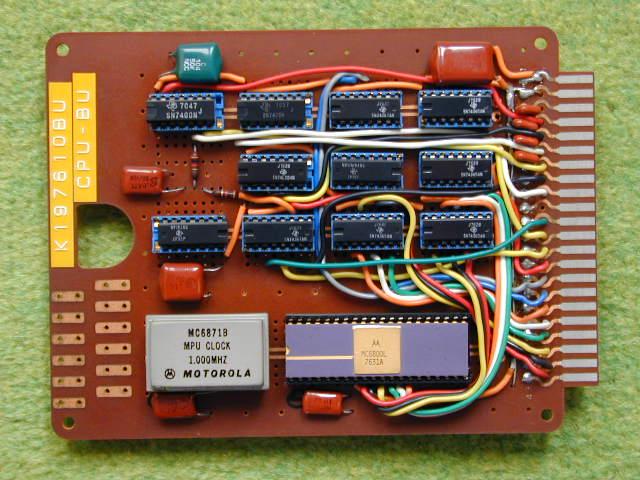

中心となる、ＣＰＵ基板です

ＣＰＵと、バス制御回路、
クロックジェネレータを
搭載しています
カードは、
４４ピン・汎用エッジカードです
細線の配線部材が手に入らなく
太めで恥ずかしいです

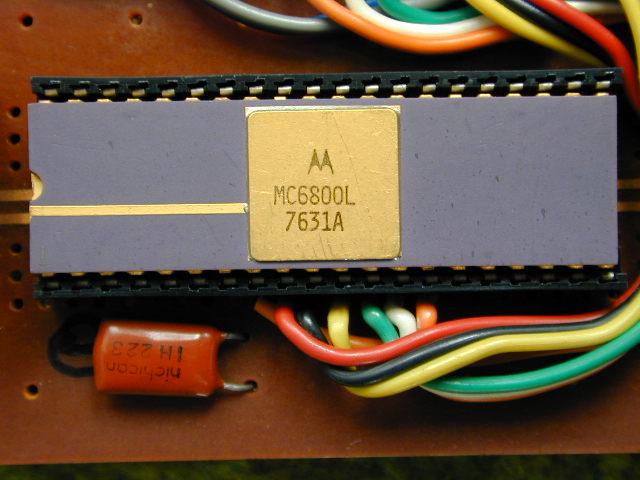

ＣＰＵ(MC6800)
1976年31週の製造品

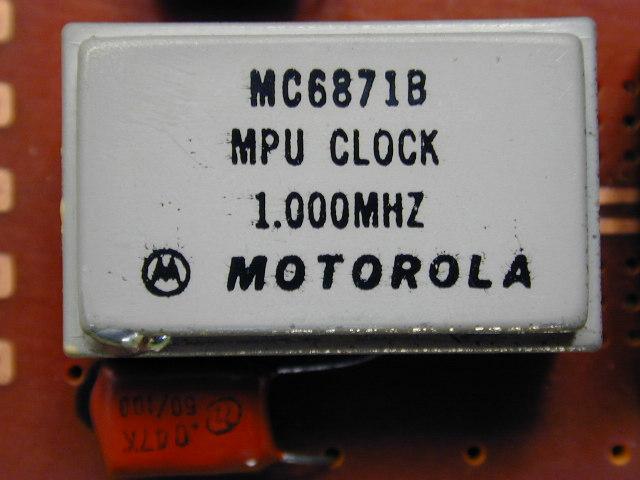

クロックジェネレータ(MC6871B)
注：１０００ＭＨｚではありません
　　（１メガヘルツです）

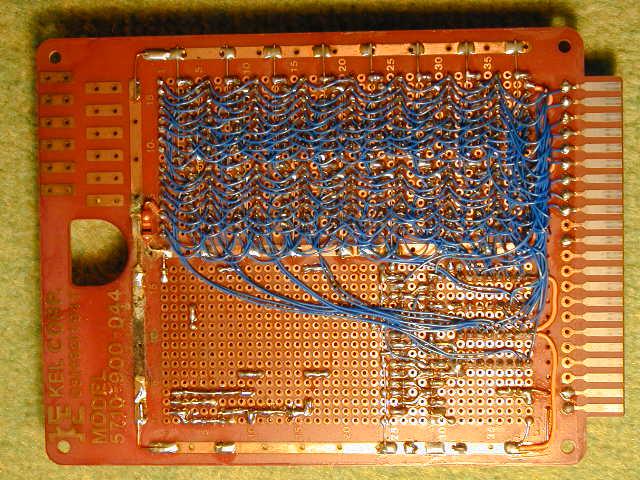

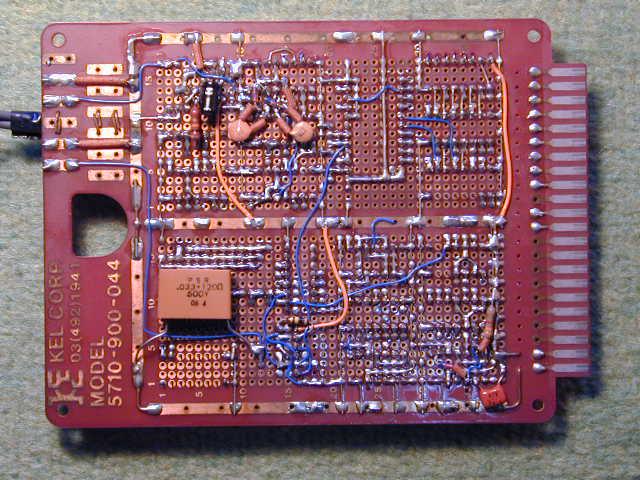

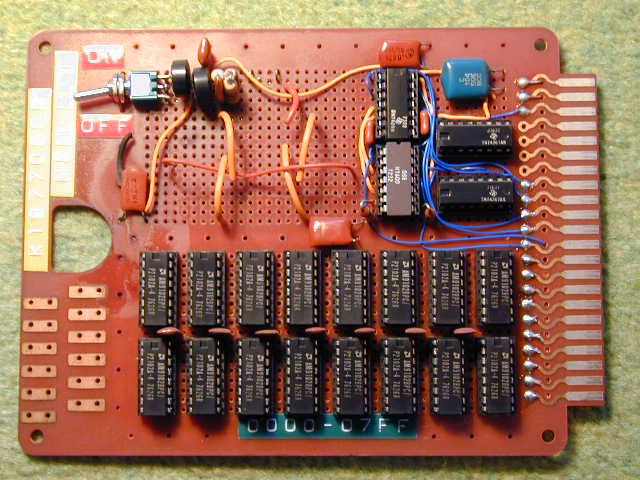

メモリ基板です

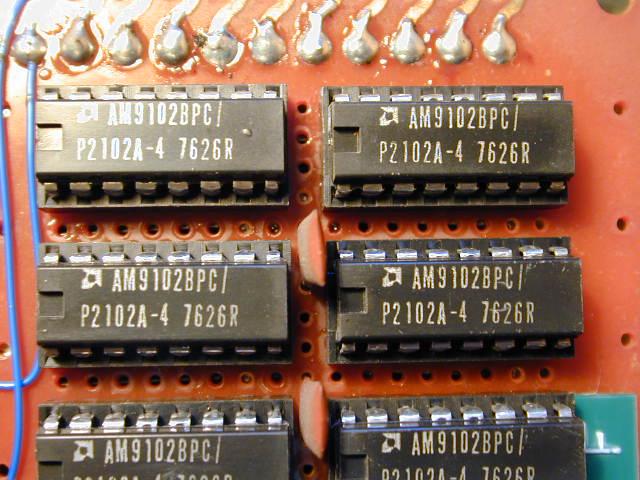

１０２４ビット・メモリＩＣを
１６個搭載して、２０４８バイトです

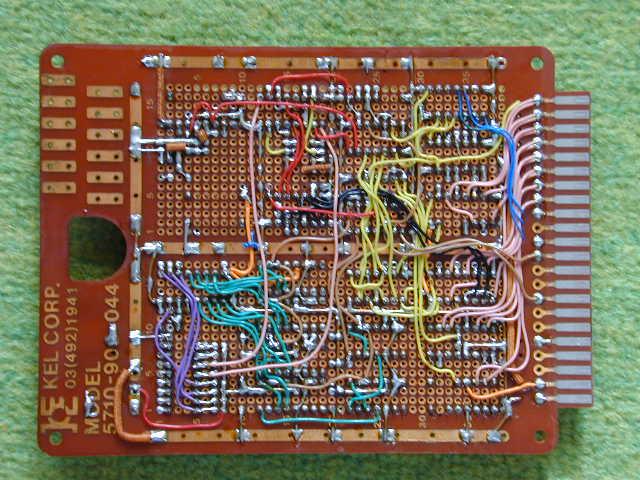

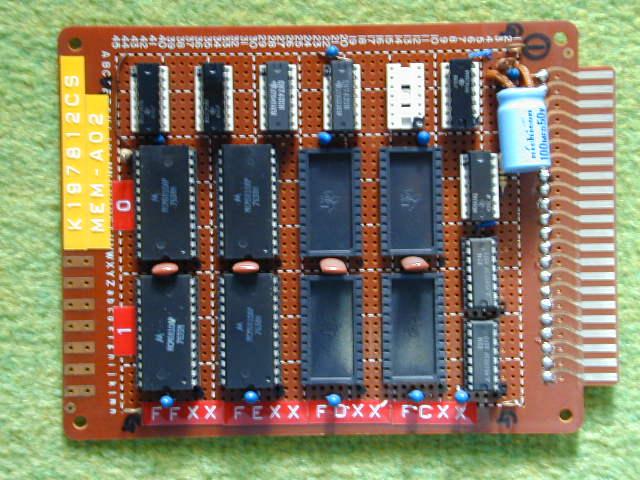

もう１つの、メモリ基板です
１２８バイト・メモリＩＣを
４個搭載して、５１２バイトです

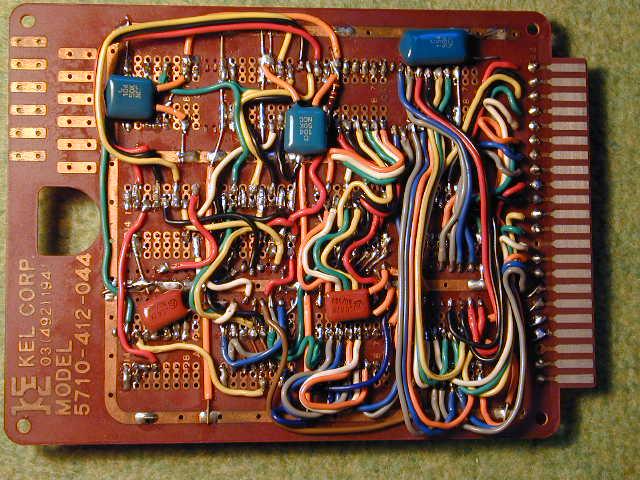

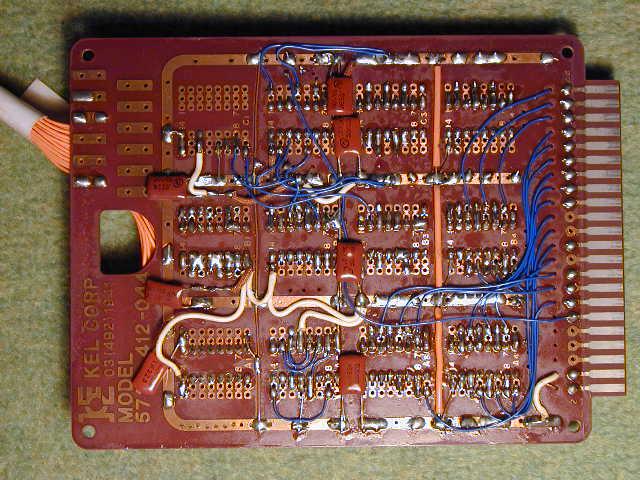

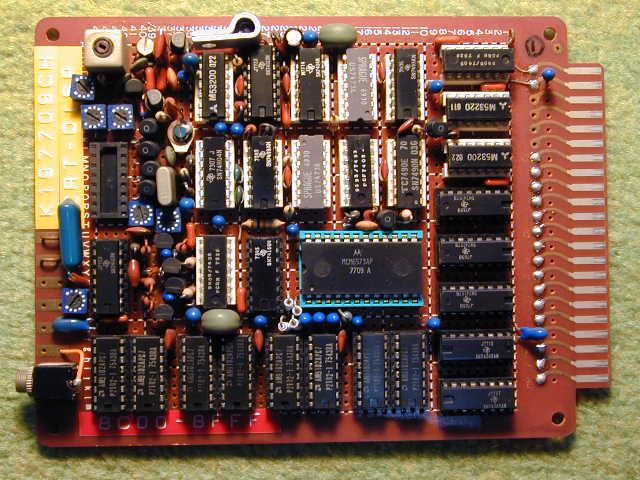

ビデオ基板です(ＶＧＡではありません)

７ｘ９ドット英数字文字を
横40文字？、縦20行？(忘れました)
でＴＶ(2ch)へ表示します

ビデオ基板の機能詳細：
・右側に縦に並んだＩＣは、制御バスからの信号を中継する回路
・中央の上半分は、各種タイミングを発生させる、制御部
・中央の大型ＩＣが、ＡＳＣＩＩコードを、7x9文字ドットをジェネレートするＲＯＭ
・下段に横１列並んだ８個のＩＣが、1024bitx8 のビデオメモリ(ASCIIコード1024文字分)
・左上部辺りが、ＴＶ２ｃｈに文字表示させるための、発振器＆変調器です

回路設計を含め製作に１ヶ月くらいかかったと思います
(修正:03/12/01,04/04/07)

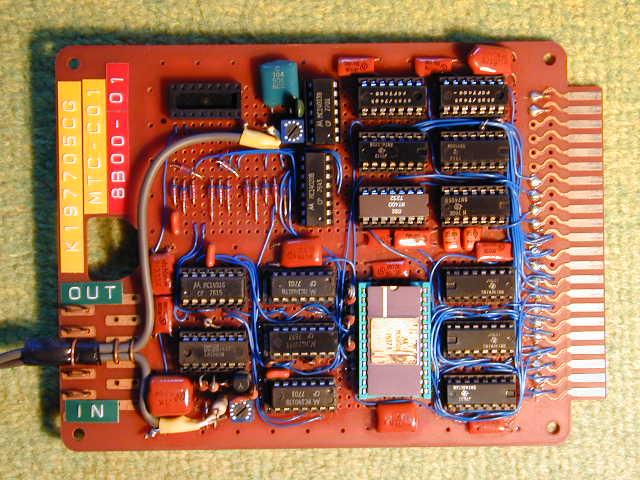

カセットテープ基板です

当時の世界標準記録形式である
「カンサス・シティー・
　スタンダード方式」で
カセット・テープに書込／読出
していました

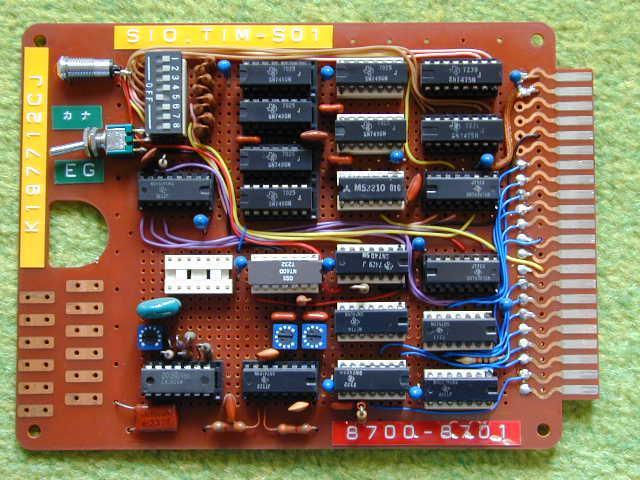

SIO/TIM基板です
設計した本人（私）が忘れて、
目的不明の基板です.........(^_^;;
たぶん、
タイマー割り込み基板だと
思います？？？？？？？？

電源供給基板です

システムは４４ピンバス方式で＋５Ｖの単一電源となっており、
外部から、この基板を通して、バスに供給しています
電源は５Ｖ１０Ａスイッチング電源を使用しています

左に見える“灰色のフラットケーブル”は、電源ＯＮ／ＯＦＦの
信号をシステム・コンソールから得るため、コンソール制御基板
への中継用です

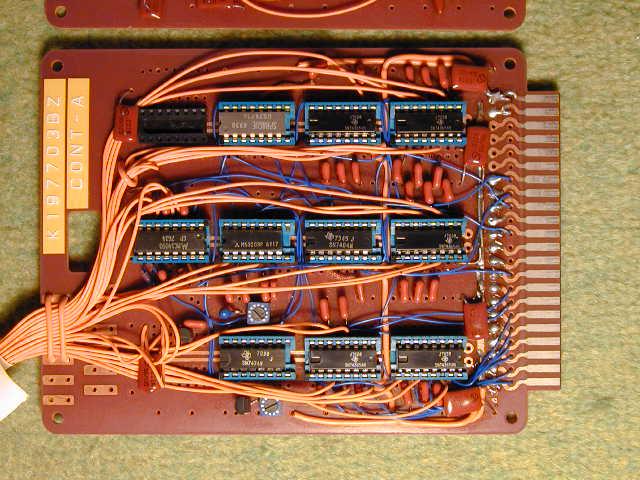

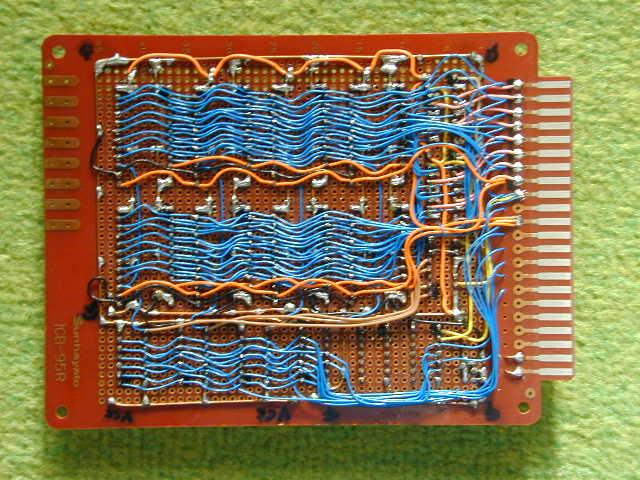

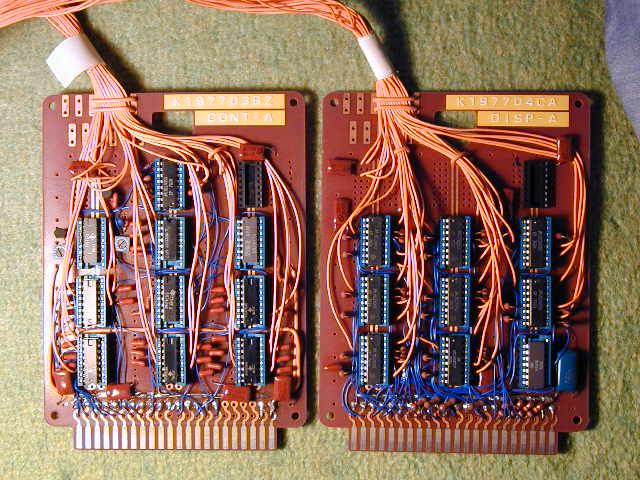

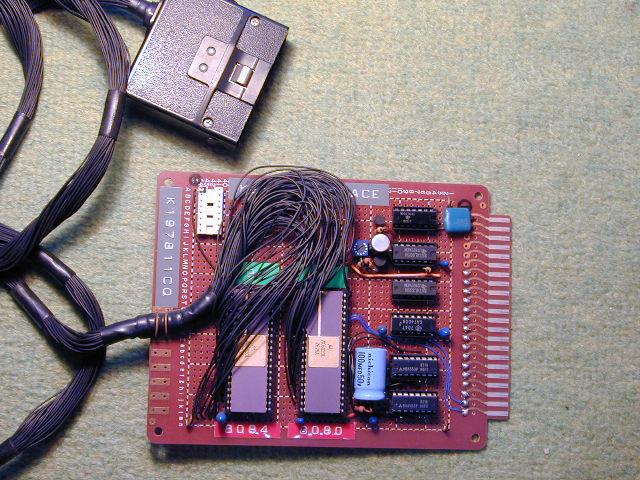

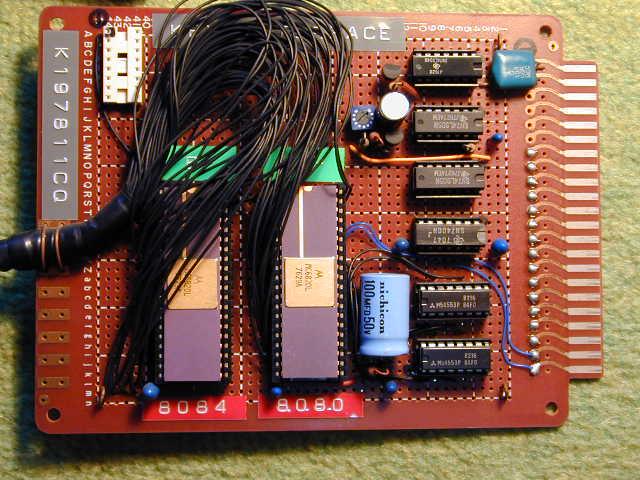

Ｋｅｙボード制御基板です
Ｋｅｙボードからは、８ビットパラレルの
Ｋｅｙデータが来るので、それを汎用８bit

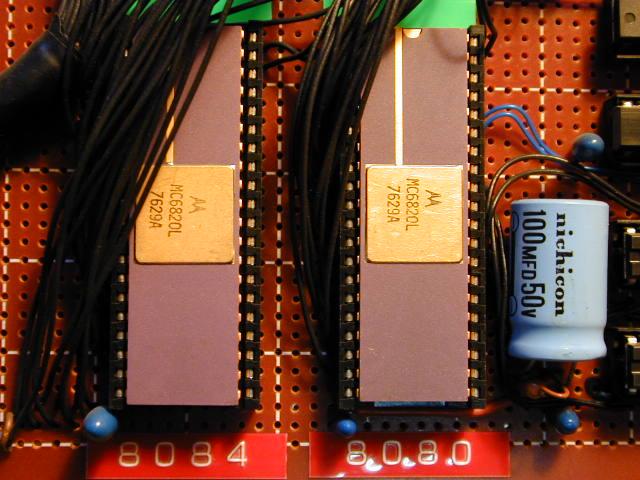

入出力ＬＳＩ(MC6820)で受信しています

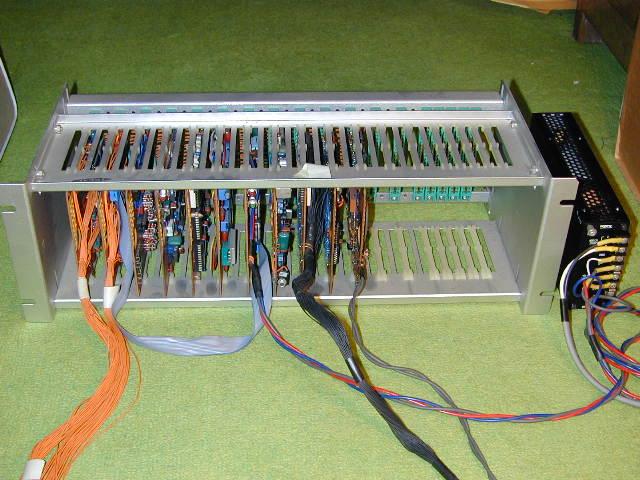

各基板を装着するカード・ケージです、

４４ピンソケットが１６個付いています、ケージ自体は
３２個装着可能ですが、基板の厚さの関係で、１つ飛びに
装着しています、基板の挿入位置は、自由です
（バス方式になっています）
右端にあるのが、５Ｖ１０Ａのスイッチング電源装置です、
システムコンソールからＯＮ／ＯＦＦを制御しています

システム・コンソールを接続したところです

上の写真にある様に、基板は１１枚、写真は１０枚分です...(^_^;;

写真を写すのを忘れた、可愛そうな基板が１枚あります

その基板は、

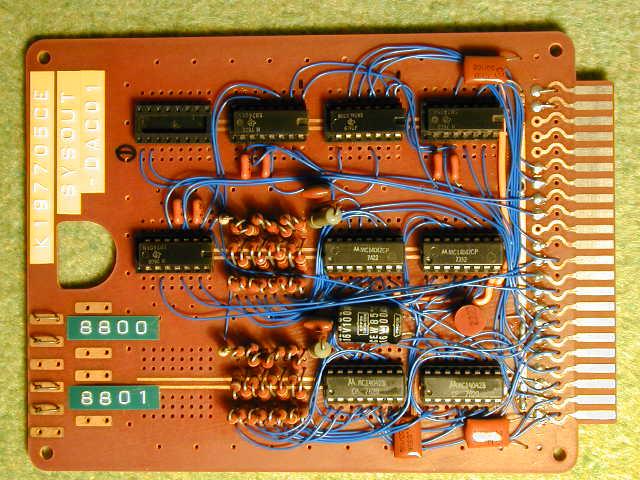

５ｉｎｃｈブラウン管シンクロスコープ用のＤＡ変換ボードです

ブラウン管の、Ｘ軸，Ｙ軸，Ｚ軸（明るさ）に対して、
マイコン側から、８ビット・ディジタルデータを、
ＤＡ変換して与え、ブラウン管上に、絵を写し出そうとしました
最終的には、「日の字」を使った数字を表示させたのを覚えています
ＴＶ画像を映す事を目指したのですが、、、、、、

挫折の記録（写真）は、又の機会に、、、、
